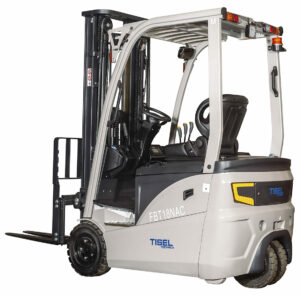

Электрический погрузчик Tisel Technics FBT18NAC
Технические характеристики Электрический погрузчик Tisel Technics FBT18NAC
Скачать брошюру FBT 16 18 20
Электропогрузчики серии Tisel Technics FBT18NAC
Погрузчик для склада серии Tisel Technics FBT18NAC с двойным приводом на передние колеса, грузоподъемность 1800 кг, подъем вил от 3 до 6 м в зависимости от мачты.
Высокоэффективные электрические погрузчики Tisel серии FBT18NAC – абсолютно новая серия трехопорных вилочных погрузчиков переднеприводных высокой производительности с максимальной степенью надёжности и комфорта. Погрузчики способны решать самые сложные задачи в погрузки-разгрузки материалов. Оптимальный выбор для работ на открытых площадках, внутри автомобильного и железнодорожного транспорта. Отсутствие выхлопных газов позволяет обрабатывать грузы внутри закрытых складских комплексов и помещений. Погрузчики Tisel серии FBT18NAC обладают превосходными показателями по мощности, скорости движения.
Комплектация: удобное сиденье, плавный подъем и спуск вил, 2 USB защищенных порта, многофункциональная настраиваемая LED панель управления Curtis, поворот задних колес на 180° градусов, шины суперэластик, LED фонари, электроусилитель руля, регулируемая по высоте рулевая колонка, свинцово-кислотная батарея с боковой заменой, наклон каретки вил.
Дополнительные опции: закрытая кабина, электрический отопитель, немаркие шины SE (суперэластик), сайдшифт с позиционером вил, огнетушитель, DC-DC преобразователь.
Уникальная система компоновки узлов и агрегатов, а также индивидуальный дизайн делают электрические погрузчики TISEL TECHNICS максимально компактными и маневренными. Продуманная эргономика рабочего места оператора, информативная многофункциональная рабочая панель, рулевое колесо уменьшенного диаметра, регулируемое удобное водительское кресло с поясничным упором, боковой поддержкой и удобными подлокотниками, а также оптимальное расположение органов управления обеспечивают высокий уровень комфорта, максимальную безопасность и производительность.
Электрическая система трехколесных погрузчиков серии FBT работает от АКБ 48В, тяговое усилие обеспечивается двигателем переменного тока. Подъемная сила генерируется гидронасосом при помощи двигателя переменного тока. Система освещения питается от напряжения 24В.
Складская техника TISEL TECHNICS спроектирована и разработана с учетом всех современных требований по эргономике, качеству и безопасности. Максимально приспособлена и адаптирована к российским условиям. Соответствуют нормативам EN 3691-1, EN 12895, EN 1175 и ТР ТС 010/2011 и имеет сертификаты соответствия EAC и CE.
Предназначение погрузчика трехопорного электрического серии Tisel FBT18NAC
Электрический погрузчик Tisel Technics FBT18NAC – идеальное решение для предприятий и складов Москвы и других городов. Благодаря использованию мощных кислотных аккумуляторов 48V/455Ah погрузчик обеспечивает высокую производительность, а система мягкого опускания вил делают работу с ним безопасной и комфортной.
Покупка электрического погрузчика Tisel Technics FBT18NAC в Москве – это инвестиция в надежность и эффективность вашего предприятия.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198 | |||||
| Характеристики | 1.1 | Производитель | TISEL TECHNICS | ||
| 1.2 | Модель | FBT18NAC | |||
| 1.3 | Привод | Электрический | |||
| 1.4 | Управление | С сиденьем оператора | |||
| 1.5 | Номинальная грузоподъемность | Q | кг | 1800 | |
| 1.6 | Центр нагрузки | c | мм | 500 | |
| 1.8 | Расстояние от оси до спинки вил | x | мм | 377 | |
| 1.9 | Колесная база | y | мм | 1360 | |
| Вес | 2.1 | Собственный вес (включая АКБ) | кг | 3260 | |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 4550/510 | ||
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 1610/1650 | ||
| Колеса, шасси | 3.1 | Тип шин | SE Суперэластик | ||
| 3.2 | Размер передних (ведущих) шин | 18×7-8 | |||
| 3.3 | Размер задних шин | 15×4½-8 | |||
| 3.5 | Кол-во колес спереди/сзади (х = ведущие) | 2x/2 | |||
| 3.6 | Колея передних колес | b10 | мм | 960 | |
| 3.7 | Колея задних колес | b11 | мм | 180 | |
| Основные размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β | º | см. таблицу мачт |
| 4.2 | Высота сложенной мачты (min) | h1 | мм | см. таблицу мачт | |
| 4.3 | Свободный ход вид | h2 | мм | см. таблицу мачт | |
| 4.4 | Высота подъема | h3 | мм | см. таблицу мачт | |
| 4.5 | Высота выдвинутой мачты (max) | h4 | мм | см. таблицу мачт | |
| 4.6 | Высота защитного ограждения (кабины) | h6 | мм | 2075 | |
| 4.8 | Высота сиденья | h7 | мм | 1030 | |
| 4.12 | Высота сцепного устройства | h10 (мм) | мм | 465 | |
| 4.19 | Общая длина | l1 | мм | 3000 | |
| 4.20 | Длина до спинки вил | l2 | мм | 1930 | |
| 4.21 | Общая ширина | b1 | мм | 1135 | |
| 4.22 | Размеры вил | s/e/l (мм) | мм | 40x120x1070 | |
| 4.23 | Класс картеки вил | FEM IIA | |||
| 4.24 | Ширина каретки вил | b3 | мм | 1040 | |
| 4.31 | Клиренс под мачтой | m1 | мм | 123 | |
| 4.32 | Клиренс по центру колесной базы | m2 | мм | 105 | |
| 4.33 | Рабочий коридор с паллетой 1000х1200 | Ast (мм) | мм | 3127 | |
| 4.34 | Рабочий коридор с паллетой 800×1200 | Ast (мм) | мм | 3377 | |
| 4.35 | Радиус разворота | Wa (мм) | мм | 1550 | |
| Рабочие характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | км/ч | 14/15 |
| 5.2 | Скорость подъема (с грузом/ без груза) | м/с | м/с | 0.30/0.42 | |
| 5.3 | Скорость спуска вил (с грузом/ без груза) | м/с | м/с | <0,6 | |
| 5.5 | Макс. тяговое усилие (с грузом/ без груза) | N | 14000 | ||
| 5.7 | Макс преодолеваемый уклон (с грузом/без груза) | % | % | 15/20 | |
| 5.10 | Рабочий тормоз | Гидравлический | |||
| Электрическая система | 6.1 | Мощность двигателя движения S2 60 мин | кВт | 2×4.5 | |
| 6.2 | Мощность двигателя подъема S3 15% | кВт | 8.6 | ||
| 6.3 | Класс аккумуляторной батареи | DIN | |||
| 6.4 | Напряжение/Номинальная емкость батареи, K5 | В/Ач | 48/455 (490/560 Opt.) | ||
| 6.5 | Масса АКБ | кг | 800 | ||
| Размеры АКБ, ДxШxВ | мм | 980/538/670 | |||
| Прочее | 8.1 | Тип управления двигателем | AC | ||
| 8.2 | Рабочее давление навесного оборудования | МПа | 17.5 | ||
| 8.3 | Расход масла для навесного оборудования | л/мин | 36 | ||
| 8.4 | Уровень шума на уровне головы оператора EN 12053 | dB | A | 73 | |
Таблица мачт и остаточной грузоподъемности для электропогрузчика Tisel серии FBT18NAC
| Таблица мачт и остаточной грузоподъемности для Tisel FBT18NAC | |||||||
| ТИП МАЧТЫ | Обозначение | Высота подъема вил | Свободный ход вил c ЗРГ | Габаритные размеры | Наклон мачты (вперед/назад) | Остаточная грузоподъемность (кг), c=500мм, без устройства бокового смещения каретки, с одинарными шинами из литой резины | |
| Высота при сложенной мачте | Высота при выдвинутой мачте | ||||||
| h3 (мм) | h2 (мм) | h1 (мм) | h4 (мм) | α/β (º) | FBT 18NAC | ||
| Широкообзорная двухступенчатая мачта | DX | 3000 | 125 | 2008 | 3981 | 5/7 | 1800 |
| 3500 | 125 | 2258 | 4481 | 5/7 | 1800 | ||
| 3700 | 125 | 2358 | 4681 | 5/7 | 1800 | ||
| 4000 | 125 | 2558 | 4981 | 3/5 | 1750 | ||
| 4500 | 125 | 2808 | 5481 | 3/5 | 1450 | ||
| Широкообзорная двухступенчатая мачта со свободным ходом вил | FDX | 3000 | 1043 | 2008 | 3974 | 5/7 | 1800 |
| 3300 | 1193 | 2158 | 4274 | 5/7 | 1800 | ||
| 3500 | 1293 | 2258 | 4474 | 5/7 | 1800 | ||
| 3700 | 1393 | 2358 | 4674 | 5/7 | 1800 | ||
| 4000 | 1593 | 2558 | 4974 | 5/7 | 1750 | ||
| Широкообзорная трехступенчатая мачта со свободным ходом вил | FTX | 4000 | 988 | 1953 | 4980 | 3/5 | 1750 |
| 4350 | 1113 | 2078 | 5329 | 3/5 | 1700 | ||
| 4500 | 1163 | 2128 | 5479 | 3/5 | 1600 | ||
| 4800 | 1263 | 2228 | 5779 | 3/5 | 1500 | ||
| 5000 | 1363 | 2328 | 5979 | 3/5 | 1450 | ||
| 5500 | 1513 | 2478 | 6479 | 3/5 | 1200 | ||
| 6000 | 1713 | 2678 | 6565 | 3/5 | 900 | ||
| Свободный ход вил без защитной решетки груза (ЗРГ) + 434 мм | |||||||
