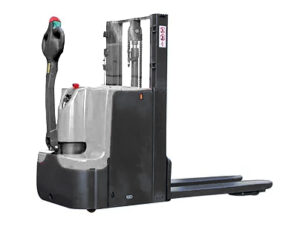

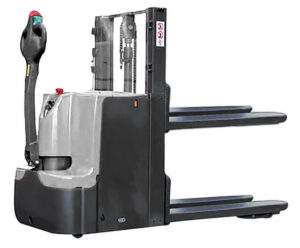

Самоходная электрическая тележка Tisel Technics ET20D25
Технические характеристики Самоходная электрическая тележка Tisel Technics ET20D25
Самоходная электрическая тележка – паллетоперевозчик Tisel Technics ET20D25 с дублированным подъемом вил на высоту до 2500 мм вил – идеальное решение для эффективной и бесперебойной работы в складских помещениях со средней интенсивностью работы. Предназначены для перемещения и обработки паллетированного груза общим весом до 2000 кг. Серия ET20D – профессиональная и многофункциональная серия транспортировщиков паллет в модельном ряду компании TISEL TECHNICS. Минимальные габаритные размеры, высокая маневренность и легкость управления позволяют комфортно работать в ограниченных пространствах, а также в стеллажных системах с большим количеством секций и коридоров. Это современные и технологичные подъемно-транспортные средства, с современным оборудованием, инновационными решениями, высоким уровнем безопасности и комфорта. Электрические тележки данной серии характеризируется исключительной надежностью, практичностью, многофункциональностью и обладают превосходными техническими характеристиками и большим набором потребительскими свойств.
Инновационные разработки, применяемые в данной серии паллетоперевозчиков:
- Система TISEL DRIVE AC® – 24-х вольтная высокочастотная электрическая система управление тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода, высокую надежность и низкое энергопотребление.
- Созданная на основе современных технологий AC (технология переменного тока): новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
Опционально: TISEL SBC – боковая замена АКБ. Данная опция позволяет быстро заменить аккумуляторную батарею не прилагая больших усилий. Складская техника TISEL TECHNICS спроектирована и разработана с учетом всех современных требований по эргономике, качеству и безопасности. Максимально приспособлена и адаптирована к российским условиям. Соответствуют нормативам EN 3691-1, EN 12895, EN 1175 и ТР ТС 010/2011 и имеет сертификаты соответствия EAC и CE
Предназначение самоходной тележки для двух паллет Tisel ET20D25
| Основные параметры | 1.2 | Модель | ET20D16/ET20D20/ET20D25 | |||
| 1.3 | Питание | Аккумулятор | ||||
| 1.4 | Положение оператора | Пеший | ||||
| 1.5 | Грузоподъемность номинальная | Q (кг) | 2000 | |||
| Грузоподъемность при подъеме груза на вилах | Q (кг) | 10001) | ||||
| Грузоподъемность при подъеме груза на опорных вилах | Q (кг) | 20002) | ||||
| 1.6 | Центр загрузки | c (мм) | 600 | |||
| 1.8 | Расстояние от центра оси до вил | x (мм) | 916 | |||
| 1.9 | Колесная база | y (мм) | 1532 | |||
| Массы | 2.1 | Полная масса | кг | 990 | 1010 | 1060 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 880/2110 | 890/2120 | 925/2135 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 648/342 | 658/352 | 695/365 | |
| Колеса, ходовая часть | 3.1 | Материал колес | Полиуретан (PU) | |||
| 3.2 | Размер передних (ведущих) колес | Ø230×70 | ||||
| 3.3 | Размер задних колес | Ø80×70 | ||||
| 3.4 | Размер дополнительных колес | Ø100×40 | ||||
| 3.5 | Кол-во колес спереди/сзади (х = ведущие) | 1x+2/4 | ||||
| 3.6 | Колея передних колес | b10(мм) | 510 | |||
| 3.7 | Колея задних колес | b11(мм) | 380 | |||
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 1178 | 1378 | 1233 |
| 4.4 | Высота подъема | h3 (мм) | 1600 | 2000 | 2500 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 2528 | 2928 | 3475 | |
| 4.6 | Начальный подъем | h5 (мм) | 120 | |||
| 4.9 | Высота ручки (min/max) | h14(мм) | 820/1335 | |||
| 4.15 | Высота вил в нижнем положении | h13(мм) | 88 | |||
| 4.19 | Общая длина | l1 (мм) | 1940 | 1955 | ||
| 4.20 | Длина до фронта вил | l2 (мм) | 790 | |||
| 4.21 | Общая ширина | b1 (мм) | 729 | |||
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | |||
| 4.25 | Ширина вил | b5 (мм) | 560/530 | |||
| 4.32 | Клиренс в центре базы | m2 (мм) | 28 | |||
| 4.33 | Ширина прохода с паллетой 1000×1200 | Ast(мм) | 2040 | 2155 | ||
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast(мм) | 2190 | 2205 | ||
| 4.35 | Радиус разворота | Wa(мм) | 1682 | |||
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 6,0/6,0 | ||
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 85/140 | |||
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 80/65 | |||
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 8/20 | |||
| 5.10 | Тормозная система | Электромагнитный тормоз | ||||
| Параметры электрической системы | 6.1 | Мощность двигателя хода | кВт | 1,3 | ||
| 6.2 | Мощность двигателя подъема | кВт | 2,2 | |||
| 6.3 | Стандарт АКБ | 3VBS | ||||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/А∙ч | 24/210 | |||
| 6.5 | Масса АКБ | кг | 185 | |||
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 1,0 | |||
| Другое | 8.1 | Тип управления ходом | AC | |||
| 8.4 | Уровень шума | dB(A) | <70 | |||
