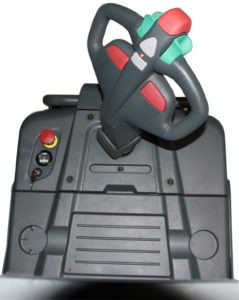

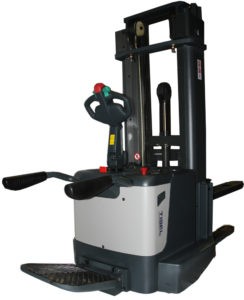

Электрический самоходный штабелер Tisel Technics ES15 FTX550 EPS-PL для высотных работ с мачтой из 3 секций со свободным ходом, пропорциональным подъемом/спуском вил на высоту 5.5 м с грузом 1500 кг, с электроусилителем рулевого управления. Контроллер CURTIS AC, AC-двигатель хода, ручка REMA, откидная платформа и система боковой поддержки оператора, ЖК-дисплей с индикатором уровня заряда АКБ с возможностью отображать сервисные ошибки и счетчиком моточасов, свинцово-кислотный АКБ, внешнее зарядное устройство.
Высотный штабелер Tisel ES15 FTX550 EPS-PL – идеальное решение для бесперебойной работы на складах с высокой интенсивностью работы. Устойчивая и эргономичная конструкция позволяет оператору комфортно работать на больших складах с высотными стеллажами. Новаторские разработки, примененные в этом штабелере:
Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электросистема управление тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление.
Разработанные на основе современных технологий AC (технология переменного тока) новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.

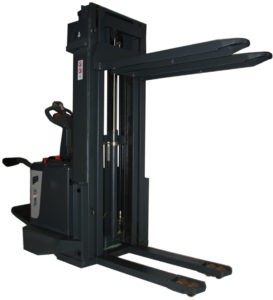

TISEL POWER MAST® – модернизированная сверхпрочная трехсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, а также увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – интеллектуальная система безопасности при движении и работе на высоте. Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы. Автоматическое снижении скорости движения штабелера при подъеме вил свыше 30 см. Соответствует европейским стандартам EN1726-1 и EN1175-1.
Предназначение самоходного штабелера Tisel Technics ES15 FTX550 EPS-PL
Нужен мощный и надежный штабелер для работы на складе или в производстве? Обратите внимание на Tisel Technics ES15 FTX550 EPS-PL – подъем 1500 кг на 5,5 м. Приобретайте в Москве для доступа к качественной технике и технической поддержке. Оптимизируйте рабочие процессы с надежным Tisel Technics ES15.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198 | |||||
| Характеристики | 1.1 | Производитель | TISEL TECHNICS | ||
| 1.2 | Модель | ES15 FTX550 | |||
| 1.3 | Привод | Электрический | |||
| 1.4 | Управление | Ведомый оператором | |||
| 1.5 | Номинальная грузоподъемность | Q | кг | 1500 | |
| 1.6 | Центр нагрузки | c | мм | 600 | |
| 1.8 | Расстояние от оси до спинки вил | x | мм | 751 | |
| 1.9 | Колесная база | y | мм | 1526 | |
| Вес | 2.1 | Собственный вес (включая АКБ) | кг | 1596 | |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 1345/1663 | ||
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 955/553 | ||
| Колеса, шасси | 3.1 | Тип шин | PU | ||
| 3.2 | Размер передних (ведущих) шин | Ø 230х75 | |||
| 3.3 | Размер задних шин | Ø 80×70 | |||
| 3.4 | Опорные колеса | Ø 124х60 | |||
| 3.5 | Кол-во колес спереди/сзади (х = ведущие) | 1x + 2/4 | |||
| 3.6 | Колея передних колес | b10 | мм | 766 | |
| 3.7 | Колея задних колес | b11 | мм | 390 | |
| Основные размеры | 4.2 | Высота сложенной мачты (min) | h1 | мм | 2475 |
| 4.3 | Свободный ход вид | h2 | мм | 1915 | |
| 4.4 | Высота подъема | h3 | мм | 5415 | |
| 4.5 | Высота выдвинутой мачты (max) | h4 | мм | 6060 | |
| 4.6 | Начальный подъем вил | h5 | мм | – | |
| 4.9 | Высота ручки управления min/max | h14 | мм | 945/1370 | |
| 4.12 | Высота опущенных вил | h13 | мм | 85 | |
| 4.19 | Общая длина | l1 | мм | 21101) | |
| 4.20 | Длина до спинки каретки вил | l2 | мм | 9601) | |
| 4.21 | Общая ширина | b1/b2 | мм | 1000 | |
| 4.22 | Размеры вил | s/e/l (мм) | мм | 60/180/1150 | |
| 4.24 | Ширина каретки вил | b3 | мм | 650 | |
| 4.25 | Внешняя ширина между вил | b5 | мм | 570 | |
| 4.32 | Клиренс по центру колесной базы | m2 | мм | 25 | |
| 4.33 | Ширина рабочего прохода с поддоном 1000х1200 поперек вил | Ast | мм | 25671) | |
| 4.34 | Ширина рабочего прохода с поддоном 800х1200 вдоль вил | Ast | мм | 25191) | |
| 4.35 | Радиус разворота | Wa | мм | 17171) | |
| Рабочие характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | км/ч | 6.0/6.0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | м/с | м/с | 0.14/0.21 | |
| 5.3 | Скорость спуска вил (с грузом/ без груза) | м/с | м/с | 0.196/0.178 | |
| 5.8 | Макс преодолеваемый уклон (с грузом/без груза) | % | % | 6/12 | |
| 5.9 | Время ускорения (с грузом/без груза) на 10 м | 7.6/6.5 | |||
| 5.10 | Рабочий тормоз | Электромагнитный | |||
| Электрооборудование | 6.1 | Мощность двигателя движения S2 60 мин | кВт | 1.3 | |
| 6.2 | Мощность двигателя подъема S3 10% | кВт | 3.0 | ||
| 6.3 | Класс аккумуляторной батареи | B, 3PZS | |||
| 6.4 | Напряжение/Номинальная емкость батареи, K5 | В/Ач | 24/350 | ||
| 6.5 | Масса АКБ | кг | 288 | ||
| 6.6 | Энергопотребление, цикл VDI | кВтч/ч | 2.36 | ||
| Прочее | 8.1 | Тип управления двигателем | AC Speed Control | ||
| 8.4 | Уровень шума на уровне головы оператора EN 12053 | dB | A | 69 | |
- ES15 c платформой: L1,L2 + 83 mm. ES15 c платформой: Wa/AST + 93 mm. ES15 с разложенной поатформой L1+83+465 mm.
- ES15 для DX320/DX360/DX400: Мощность 3.0квт. ES15 для DX320/DX360/DX400: Скорость подъема 0.150/0.226. ES15 для DX320/DX360/DX400: Скорость спуска 0.168/0.155.
Таблица остаточной грузоподъемности штабелера Tisel ES15 FTX550 EPS-PL
