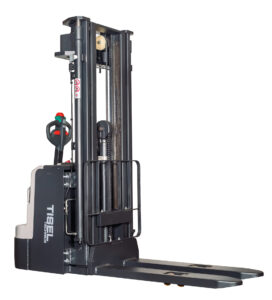

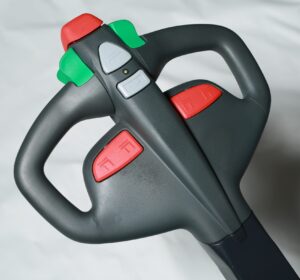

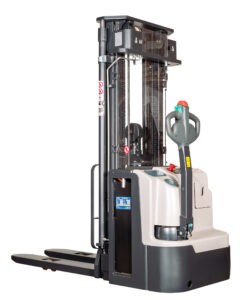

Tisel Technics ESL12 FTX400 – электрический штабелер с самостоятельным приводом, без платформы для оператора, мачта 3 секции со свободным ходом вил 1320 мм, г/п 1.2 тонны, подъем на 4 м, кислотно-свинцовая аккумуляторная батарея 24V/180Ah, AC-двигатель хода, контроллер ZAPI AC, функциональная ударопрочная ручка управления REMA, пропорциональный подъем/спуск вил, ЖК-дисплей с индикатором уровня заряда АКБ с отображением сервисных ошибок, счетчик моточасов, внешнее зарядное устройство.
Инновационные решения, вошедшие в подъемник паллет Tisel ESL12 FTX400
Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электрическая система управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. На основе инновационных технологий AC (технология переменного тока) установлены новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, включенная в электрический штабелер Tisel ESL12 FTX400, это модернизированная сверхпрочная трехсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, а также увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
Автоматическое отключение двигателя подъема, при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости перемещения подъемника при подъеме вил свыше 30 см.
Соответствует европейским стандартам EN1726-1 и EN1175-1.
Предназначение подъемника паллет электрического на 1 т Tisel Technics ESL12 FTX400
Tisel Technics ESL12 FTX400 – это мощный и надежный самоходный штабелер, специально разработанный для ускорения рабочих процессов и оптимизации работы с тяжелыми грузами на больших высотах. Теперь он доступен для покупки в Москве.
Основные особенности и преимущества модели ESL12 FTX400:
- Высокая производительность благодаря мощным двигателям и прочной конструкции.
- Эргономичный дизайн и удобное управление для комфортной работы.
- Оптимизированная мачта с большой высотой подъема, обеспечивающая большую грузоподъемность.
- Система автоматического замедления для повышения безопасности работы.
- Низкий уровень шума и экологичность благодаря использованию современных электродвигателей.
Приобретая штабелер Tisel Technics ESL12 FTX400, вы получите надежного помощника для ускорения рабочих процессов, повышения эффективности и безопасности работы на складе или производстве.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198 | |||||
| Характеристики | 1.1 | Производитель | TISEL TECHNICS | ||
| 1.2 | Модель | ESL12 FTX400 | |||
| 1.3 | Привод | Электрический | |||
| 1.4 | Управление | Ведомый оператором | |||
| 1.5 | Номинальная грузоподъемность | Q | кг | 1200 | |
| 1.6 | Центр нагрузки | c | мм | 600 | |
| 1.8 | Расстояние от оси до спинки вил | x | мм | 647 | |
| 1.9 | Колесная база | y | мм | 1248 | |
| Вес | 2.1 | Собственный вес (включая АКБ) | кг | 1007 | |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 684/1523 | ||
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 610/397 | ||
| Колеса, шасси | 3.1 | Тип шин | Polyurethane (PU) | ||
| 3.2 | Размер передних (ведущих) шин | Ø 230×70 | |||
| 3.3 | Размер задних шин | Ø 84х70 | |||
| 3.4 | Опорные колеса | Ø 150х54 | |||
| 3.5 | Кол-во колес спереди/сзади (х = ведущие) | 1x + 1/4 | |||
| 3.6 | Колея передних колес | b10 | мм | 522 | |
| 3.7 | Колея задних колес | b11 | мм | 390 | |
| Основные размеры | 4.2 | Высота сложенной мачты (min) | h1 | мм | 1958 |
| 4.3 | Свободный ход вид | h2 | мм | 1320 | |
| 4.4 | Высота подъема | h3 | мм | 3930 | |
| 4.5 | Высота выдвинутой мачты (max) | h4 | мм | 3380 | |
| 4.6 | Начальный подъем вил | h5 | мм | – | |
| 4.9 | Высота ручки управления min/max | h14 | мм | 850/1385 | |
| 4.12 | Высота опущенных вил | h13 | мм | 90 | |
| 4.19 | Общая длина | l1 | мм | 1919 | |
| 4.20 | Длина до спинки каретки вил | l2 | мм | 769 | |
| 4.21 | Общая ширина | b1/b2 | мм | 820 | |
| 4.22 | Размеры вил | s/e/l (мм) | мм | 60/180/1150 | |
| 4.24 | Ширина каретки вил | b3 | мм | 650 | |
| 4.25 | Внешняя ширина между вил | b5 | мм | 570 | |
| 4.32 | Клиренс по центру колесной базы | m2 | мм | 28 | |
| 4.33 | Ширина рабочего прохода с поддоном 1000х1200 поперек вил | Ast | мм | 2336 | |
| 4.34 | Ширина рабочего прохода с поддоном 800х1200 вдоль вил | Ast | мм | 2322 | |
| 4.35 | Радиус разворота | Wa | мм | 1400 | |
| Рабочие характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | км/ч | 6.0/6.0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | м/с | м/с | 0.09/0.14 | |
| 5.3 | Скорость спуска вил (с грузом/ без груза) | м/с | м/с | 0.25/0.20 | |
| 5.8 | Макс преодолеваемый уклон (с грузом/без груза) | % | % | 6/12 | |
| 5.9 | Время ускорения (с грузом/без груза) на 10 м | 7.6/6.5 | |||
| 5.10 | Рабочий тормоз | Электромагнитный | |||
| Электрооборудование | 6.1 | Мощность двигателя движения S2 60 мин | кВт | 1.3 | |
| 6.2 | Мощность двигателя подъема S3 10% | кВт | 1.5 | ||
| 6.3 | Класс аккумуляторной батареи | 2VBS | |||
| 6.4 | Напряжение/Номинальная емкость батареи, K5 | В/Ач | 24/180 | ||
| 6.5 | Масса АКБ | кг | 175 | ||
| 6.6 | Энергопотребление, цикл VDI | кВтч/ч | 0.95 | ||
| Прочее | 8.1 | Тип управления двигателем | AC Speed Control | ||
| 8.4 | Уровень шума на уровне головы оператора EN 12053 | dB | A | 70 | |
Остаточная грузоподъемность подъемника паллет электрического на 1 т Tisel ESL12 FTX400
