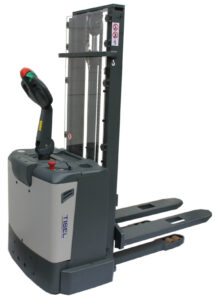

Мини штабелер эконом класса Tisel ESE12 SX160 – это самоходный электрический штабелер, представляющий собой внутрискладское напольное подъемно-транспортное средство, управляемое оператором c электрическим приводом движения и электрогидравлическим подъемом, оснащенное грузоподъемной мачтой с фиксированными вилами для захвата груза. Высота подъема на 1600 мм, грузоподъемность 1200 кг, остаточная грузоподъемность тоже 1200 кг. Cтандартная комплектация включает: DC-двигатель хода, контроллер Curtis, необслуживаемая AGM батарея, встроенное ЗУ.
Движение электрического штабелера осуществляется тягой электрического двигателя переменного тока (AC) мощностью 1,3 кВт. Подъем вил осуществляется за счет давления, создаваемого электрогидравлической системой мощностью 2.2 кВт. Управление мини штабелером осуществляется при помощи многофункциональной ручки управления REMA, на которой расположен регулятор направления и скорости движения, а также дублированные клавиши управления подъемом и спуском вил. Питание мини штабелера осуществляется от тяговой аккумуляторной необслуживаемой батареи тип AGM 2x12V/90Ah. Корпус и шасси изготовлены из специальной, высокопрочной низкоуглеродистой стали, методом холодной штамповки с применением роботизированных сварочных линий. Внутренние элементы, включая АКБ, контроллер управления, электродвигатели движения и подъема закрыты металлическим защитным кожухом. Для обеспечения устойчивости и сцепления с напольным покрытием, штабелер эконом класса Tisel ESE12 SX160 имеет пятиточечную систему стабилизации (одно ведущее колесо, два стабилизационных и два грузовых опорных ролика). Покрытие ведущего колеса, стабилизационных и нагрузочных роликов выполнено из износостойкого полиуретана.

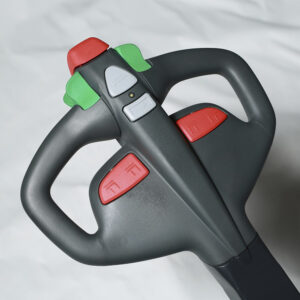

Функциональная ручка управления REMA:
– Корпус ручки управления ударопрочный влагостойкий,
– Клавиша безопасности с функцией отката и экстренной остановки,
– Регулятор направления и скорости движения,
– Клаксон,
– Индикатор режимов скорости движения (RED/GREEN),
– Клавиша движения с ограниченной скоростью «черепаший ход»,
– Клавиши управления спуском и подъемом вил.
Предназначение мини штабелера Tisel ESE12 SX160
Мини штабелер Tisel ESE12 SX160 спроектирован для эксплуатации с малой и средней интенсивностью работы, в одну смену (не более 6 часов в день) с максимальным временем непрерывной работы S2max– не более 60 минут, а в режиме S3 = 15% = max (1,5 минуты эксплуатации – 8,5 мин отдыха). Ограничения по интенсивности и времени работы обусловлены техническими параметрами электрических двигателей.
Условия эксплуатации штабелера эконом класса Tisel ESE12 SX160
Штабелер эконом класса Tisel ESE12 SX160 представляет собой напольное подъемно-транспортное средство, которое может использоваться исключительно внутри складских, торговых или производственных помещений, на плоских, ровных и устойчивых поверхностях, не испытывая столкновений с другими предметами. Наклон поверхности не должен превышать 10% крутизны. Мини штабелер не должен использоваться в опасных местах, где присутствуют газы, пары или пыль воспламеняющихся веществ. Эксплуатация во взрывоопасных зонах запрещена. Температура окружающей среды должна находиться в пределах от 0°C до +45°C. Уровень содержания пыли в воздухе рабочих помещений не должен превышать предельно допустимый.
| Модель | TISEL ESE12 SX160 | ||||
| Основные характеристики | |||||
| Тип привода | Электрический | ||||
| Тип управления | Ведомый оператором | ||||
| Грузоподъемность | Q | kg | 1200 | ||
| Центр нагрузки | C | mm | 600 | ||
| Технические характеристики | |||||
| Высота подъема вил | h3+h13 | mm | 1600 | ||
| Ход вил | h3 | mm | 1519 | ||
| Свободный ход вил | h2 | mm | 1519 | ||
| Высота мачты min | h1 | mm | 1976 | ||
| Высота мачты max | h4 | mm | 2375 | ||
| Длина вил | I | mm | 1150 | ||
| Размер вил | exS1 | mm | 180х60 | ||
| Общая длина | L | mm | 1846 | ||
| Длина базы до спинки вил | L2 | mm | 695 | ||
| Общая ширина | B | mm | 810 | ||
| Ширина загружаемой части | B5 | mm | 570 | ||
| Высота опущенных вил | h13 | mm | 81 | ||
| Высота ручки управления min/max | h14 | mm | 985/1420 | ||
| Клиренс при опущенных вилах | m2 | mm | 26 | ||
| Радиус поворота | Wa | mm | 1400 | ||
| Рабочий коридор (1000×1200) поперечно | AST | mm | 2320 | ||
| Рабочий коридор (800×1200) продольно | AST | mm | 2212 | ||
| Рабочие характеристики | |||||
| Скорость движения с грузом/без | km/h | 6.0/6.0 | |||
| Скорость подъема вил с грузом/без | mm/s | 105/150 | |||
| Скорость спуска вил с грузом/без | mm/s | 130/110 | |||
| Макс. преодолеваемый уклон | % | 6/12 | |||
| Вес | |||||
| Вес штабелера с АКБ | kg | 685 | |||
| Нагрузка на ось, с грузом перед/зад | kg | 685/1280 | |||
| Нагрузка на ось, без груза перед/зад | kg | 585/180 | |||
| Шасси и ходовая часть | |||||
| Количество колес (x-ведущее) | Nr | 1х-2/4 | |||
| Тип колес* Ведущие/Ролики | PU/PU Polyuretane | ||||
| Размер колес | Ведущее | mm | 252×88 | ||
| Опорные | mm | 150×54 | |||
| Ролики | mm | 80×70 | |||
| Ширина колеи, перед | b10 | mm | 686 | ||
| Ширина колеи, задняя | b11 | mm | 390 | ||
| Колесная база | Y | mm | 1196 | ||
| Тормоза | Электромагнитные | ||||
| Электрооборудование | |||||
| Двигатель движения s2 60min | kW | 1.3 | |||
| Двигатель подъема | kW | 2.2 | |||
| Аккумуляторная батарея** | type | AGM | |||
| Вольтаж и емкость | V/Ah | 2х12/90 | |||
| Вес АКБ | kg | 65 | |||
| Размер АКБ | mm | – | |||
| Зарядное устройство | V/A | int. 220/20 | |||
| Энергопотребление в соответствии с VDI | kWH/h | 1.4 | |||
| Тип управления двигателем | AC Speed Controller | ||||
| Уровень шума | dB(A) | 70 | |||
