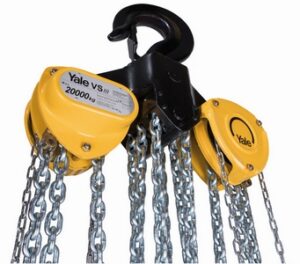

Таль ручная цепная Yale VSIII

🔍
Артикул:
Смотреть все характеристики

цена: по запросу

Цены указаны с НДС. Работаем только с юр.лицами и ИП.

Категория: Метка:

Грузоподъёмность 0,5 — 50 т.

Особенности

  • Прочные болты, соединяющие боковины корпуса, крышку редуктора и крышку ручного цепного механизма.

  • Прецизионно выполненные направляющие ролики делают движение цепи плавным.

  • Подшипники в редукторе, боковины, и шкив грузовой цепи — высококачественные детали, обеспечивающие большой срок службы.

  • Детали тормоза с оцинковкой и жёлтым хромовым покрытием защищены от коррозии.

  • Грузовая цепь оцинкованная, калиброванная.

  • Во избежание трения цепи и травмирования оператора входное отверстие для цепи и крепление верхнего крюка покрыты защитным материалом.

Технические характеристики:

Технические данные модели VSIII

Модель Грузоподъёмность в кг / кол-во ветвей цепи Калибр цепи d x p в мм — класс Подъём груза при протяжке 1м ручной цепи, мм Ручное усилие при номинальном грузе, кгс Масса с цепями на высоту подъёма 3 м, кг
VSIII 0,5/1 500/1 5 x 15 — T 26 21 9,0
VSIII 1,0/1 1000/1 6 x 18 — T 24 24 11,5
VSIII 2,0/1 2000/1 8 x 24 — T 19 32 19,0
VSIII 3,0/1 3000/1 10 x 30 — T 12 40 31,0
VSIII 5,0/2 5000/2 10 x 30 — T 8 41 4,0
VSIII 10/4 10000/4 10 x 30 — T 2.84 37 78,5
VSIII 20/8 20000/8 10 x 30 — T 1,42 44,5 197
VSIII 30/12 30000/12 10 x 30 — T 0,83 46,3 268
VSIII 50/18 50000/18 10 x 30 — T 0,56 53,6 540

Размеры модели VSIII

Модель VSIII 0,5/1 VSIII 1,0/1 VSIII 2,0/1 VSIII 3,0/1 VSIII 5,0/2 VSIII 10/4 VSIII 20/8 VSIII 30/12 VSIII 50/18
Amin., мм 350 380 460 570 700 860 950 1112 1700
В, мм 21 27 37 46 56 63 90 90 165
C, мм 28 32 41 44 50 65 86 85 135
D, мм 16 19 27 31 37 47 69 67 108
E, мм 145 158 205 240 250 463 860 704 776
F, мм 140 155 180 210 190 104 200 410 627
G, мм 80 87 94 110 95 55 100 225 314
H, мм 60 68 86 100 95 50 100 186 314
K, мм 240 270 320 370 410 448 508 528 656

На заказ

  • Противоперегрузочное устройство

  • Контейнер для сбора цепи

  • Крантележки с ручным цепным приводом

Читать полное описание
