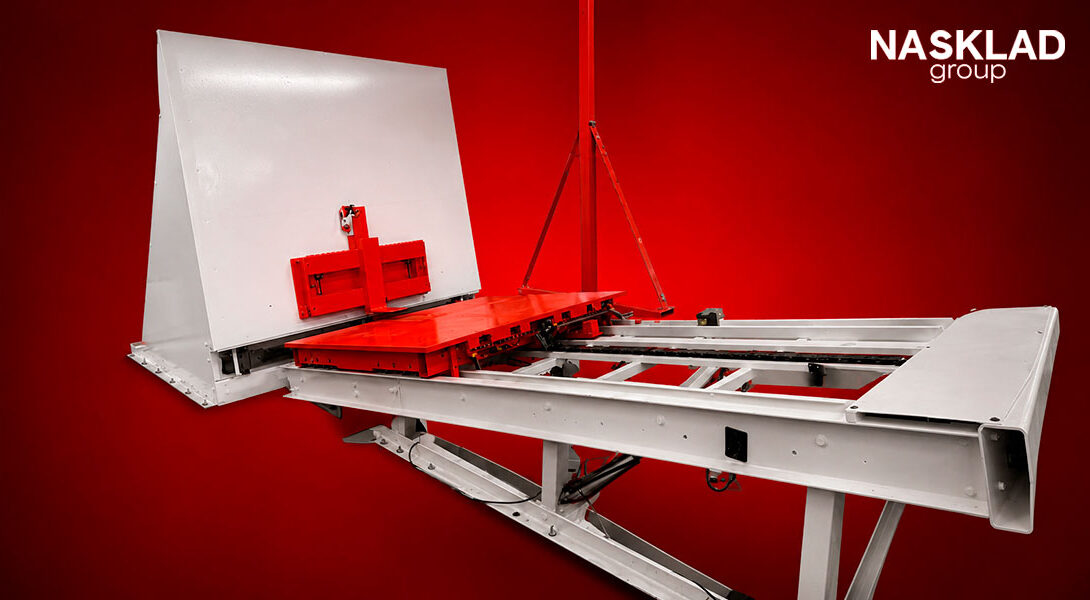

Испытания на ресурс техники для склада

Ресурсные испытания складской техники (они же испытания на долговечность или циклическую выносливость) это комплекс длительных тестов, имитирующих многолетнюю интенсивную работу машины в реальных условиях склада. Их главная цель выявить «слабые места» конструкции, определить скорость усталостного разрушения металла, износа узлов трения и оценить реальный назначенный ресурс до капитального ремонта.

Проведение таких испытаний регламентируется внутренними жесткими стандартами заводов-изготовителей, а также международными требованиями безопасности и надежности напольного транспорта (ISO 3691-1, ISO 22915 и EN 1175).

1. Методы проведения ресурсных испытаний

Ресурсные тесты требуют колоссального времени, поэтому на практике используют два основных подхода:

• Натурные ускоренные испытания (урезанный жизненный цикл): машину запускают на специальном замкнутом полигоне в режиме 24/7. Специальные автоматические манипуляторы или водители-испытатели заставляют технику непрерывно выполнять циклы разгона, торможения, поворотов и подъема максимальных грузов. За несколько месяцев непрерывной жесткой работы машина нарабатывает эквивалент 5-10 лет стандартной складской эксплуатации.
• Стендовые испытания отдельных узлов: вместо прогона всей машины, критические узлы демонтируют и устанавливают на роботизированные гидравлические стенды. Например, мачту с кареткой закрепляют неподвижно, а гидроцилиндры стенда непрерывно поднимают и опускают каретку с номинальным весом миллионы раз подряд.

2. Ключевые программы ресурсных тестов

Программа испытаний делится на три независимых направления:

А. Циклические испытания грузоподъемного механизма (мачты)

Мачта складской техники (особенно ричтраков на высоте до 15 метров) подвергается огромным переменным нагрузкам.

• Методика: каретку с номинальным грузом поднимают на максимальную высоту и опускают вниз. Этот цикл повторяется от 50000 до 200000 раз (в зависимости от класса техники).
• Что оценивается: усталость металла в местах сварки секций мачты, скорость износа подшипников направляющих роликов, износ опорных цепей и стабильность уплотнений гидроцилиндров (появление утечек).

Б. Ресурсные испытания шасси и трансмиссии (пробеговые тесты)

Техника должна пройти заданное количество километров по покрытию с искусственными неровностями.

• Методика: роботизированный погрузчик движется по замкнутому треку, где установлены металлические пороги, стыки и рампы с уклоном. Суммарный пробег в ходе теста может составлять от 5000 до 20000 км.
• Что оценивается: надежность ведущего редуктора, растрескивание полиуретанового слоя грузовых и ведущих колес, появление люфтов в рулевых тягах, прочность сварных швов рамы и опорных консолей (лап) при постоянных вибрационных и ударных нагрузках.

В. Климатические ресурсные испытания

Складская техника часто работает в жестких условиях (холодильные терминалы с температурой -30°C или, наоборот, горячие цеха).

• Методика: технику помещают в климатическую камеру, где циклически меняют температуру от -30°C до +45°C и создают 98% влажность (эмуляция точки росы при заезде с улицы на склад). В этих условиях машина должна отработать несколько сотен циклов.
• Что оценивается: дубение и растрескивание РВД (рукавов высокого давления), хрупкость пластика и изоляции проводов, стабильность работы электронных плат контроллеров в условиях сильного конденсата.

3. Критерии оценки и завершения испытаний

Ресурсные испытания считаются успешными, если техника выдержала плановое количество циклов (например, расчетные 10000 моточасов) и при этом:

1. Отсутствуют критические отказы: не произошло излома несущих конструкций (мачты, вил, рамы), заклинивания двигателя или редуктора.
2. Параметры безопасности в норме: скорость самопроизвольного опускания вил и тормозной путь после окончания тестов не превышают нормативные показатели ISO.
3. Прогнозируемый износ: величина износа трущихся деталей (втулок, роликов, цепей) укладывается в расчетные рамки, что позволяет подтвердить заявленный производителем межсервисный интервал (например, ТО каждые 500 моточасов).

По результатам ресурсных тестов инженеры формируют карту планово-предупредительных ремонтов для конечных потребителей.

Ресурсные испытания гидравлических тележек

Ресурсные испытания ручных гидравлических тележек (рохлей / рокл) это серия жестких механических тестов, направленных на проверку долговечности их конструкции в условиях небрежной и сверхинтенсивной эксплуатации.

Поскольку гидравлические тележки являются самым массовым, доступным и «нещадно» используемым оборудованием на складах, производители закладывают в них огромный запас прочности. Рохля не имеет электроники, поэтому весь фокус ресурсных испытаний смещен на гидроузел, рычажные системы и усталость сварных швов.

Испытания проводятся на базе стандартов ISO 3691-5 (требования безопасности для ручных тележек) и российских стандартов серии ГОСТ 3242 (контроль сварных швов).

1. Ресурсные циклы гидроузла (испытания на выносливость насоса)

Гидроузел (гидродомкрат) это «сердце» тележки. Тест имитирует тысячи рабочих смен, в течение которых оператор накачивает ручку для подъема палеты.

• Методика: тележку закрепляют на стенде, нагружают номинальным весом (например, 2000 или 2500 кг). Специальный пневматический или гидравлический манипулятор циклически качает рукоятку тележки, поднимая вилы на максимальную высоту (обычно 200 мм), а затем нажимает на рычаг сброса (опускания).
• Объем испытаний: надежный гидроузел должен выдержать не менее 50000-100000 полных циклов «подъем-опускание» под максимальной нагрузкой.
• Что оценивается:
  • Износ манжет и сальников: проверяется появление утечек гидравлического масла через верхнее уплотнение главного штока и поршень нагнетания.
  • Кавитация и износ клапанов: перепускной клапан и клапан опускания проверяются на герметичность. Если они изнашиваются, рохля начинает самопроизвольно опускаться или требует большего количества качков для подъема.

2. Испытания подъемных тяг и геометрии вил

Подъем вил у рохли происходит за счет длинных регулируемых тяг, проходящих внутри каждой вилы. Под весом в 2.5 тонны эти металлические стержни работают на мощное сжатие.

• Методика: во время циклического подъема груза на стенде каждые 5000 циклов замеряется геометрия конструкции.
• Что оценивается:
  • Износ осей и втулок: в местах шарнирных соединений (особенно под пяткой гидроузла и у основания малых роликов) не должно образовываться критических люфтов.
  • Изгиб вил («эффект банана»): кончики вил не должны прогибаться к полу под нагрузкой. Остаточная деформация металла после 50000 циклов не должна превышать 0,25% от длины вил.

3. Пробеговые испытания шасси на полигоне (тест колес и подшипников)

Ручные тележки часто возят по неровному асфальту, бетонным полам с выбоинами и переезжают на них пороги и рампы.

• Методика трека: тележку с номинальным грузом прицепляют к автоматическому тягачу, который возит её по замкнутому кругу с искусственными неровностями (металлические планки высотой до 10 мм).
• Объем испытаний: дистанция составляет от 500 до 2000 км (в зависимости от класса тележки: стандарт или премиум).
• Что оценивается:
  • Подвилочные ролики: маленькие сдвоенные (тандем) ролики под вилами испытывают колоссальные ударные нагрузки. Проверяется растрескивание полиуретанового или нейлонового покрытия и надежность закрытых подшипников (они не должны рассыпаться или заклинивать от попавшей складской грязи и ниток от палет).
  • Подсмотровые (подкатные) ролики: проверяется прочность маленьких пластиковых роликов на концах вил, которые помогают рохле преодолевать нижнюю доску палеты.

4. Испытания ручки управления (ваги) на излом

Рукоятка рохли служит не только для накачки гидравлики, но и для перемещения и разворота тележки. Операторы часто тянут за нее с огромным усилием или дергают вбок, чтобы развернуть груженую тележку на месте.

• Методика: рукоятку жестко фиксируют в механическом манипуляторе, который циклически отклоняет её влево и вправо скручивающим усилием, имитируя тяжелый разворот рохли на месте с грузом 2.5 тонны.
• Объем испытаний: около 30000 циклов скручивания. Проверяется прочность литого основания ручки и надежность стопорных пальцев.

Критерии успешности ресурсного теста гидравлической тележки

Тележка признается прошедшей ресурсные испытания и допускается к серийному производству (или крупной закупке), если выполнены следующие условия:

1. Гидроузел держит давление: после окончания всех циклов груженая рохля, оставленная на 1 час, опускается не более чем на 2-5 мм (отсутствуют внутренние перетечки масла).
2. Целостность рамы: проверка методом неразрушающего контроля (ВИК / капиллярный метод) не выявила трещин на сварочных швах в месте соединения вил с защитным экраном гидроузла.
3. Легкость хода: подшипники рулевых колес и роликов вращаются плавно, без заеданий, люфт в поворотных узлах находится в пределах нормы (тележка сохраняет прямолинейность хода при качении).

Если вы выбираете надежные гидравлические тележки для распределительного центра или планируете проводить входное тестирование оборудования, уточните:

• С каким типом покрытия колес (полиуретан, нейлон или обрезиненные стальные колеса) вы планируете тестировать технику?
• В каких условиях будут работать рохли (ровный наливной пол склада, сырая зона рыбы/мяса, агрессивные среды, или постоянная работа на улице/в фурах)?



Ресурсные испытания самоходных электрических тележек

Ресурсные испытания самоходных электрических тележек (электротележек, транспортировщиков палет, пешеходных штабелеров) направлены на проверку их выносливости в условиях экстремально интенсивного складского трафика (режим работы 24/7). Поскольку эта техника малогабаритная, маневренная и постоянно подвергается ударным нагрузкам (столкновения с палетами, проезд порожков), её узлы проектируются с расчетом на миллионы циклов срабатывания.

Испытания проводятся на базе стандартов ISO 3691-1, EN 1175 и внутренних регламентов ведущих заводов производителей.

1. Программа циклических пробеговых испытаний (шасси и рама)

Электротележки преодолевают за смену десятки километров. Задача теста: имитировать 5-7 лет жесткого пробега по складским полам за несколько недель.

• Методика трека: тележку нагружают номинальным весом (например, 2000 кг) и запускают по закольцованному испытательному треку с помощью автоматизированного робота-водителя. На треке монтируются искусственные неровности: стальные полосы высотой 10-15 мм, имитирующие деформационные швы, и пандусы с уклоном до 10-12%.
• Объем испытаний: базовый норматив от 5000 до 10000 км непрерывного пробега с грузом и без (в соотношении 50/50).
• Критические зоны контроля:
  • Сварные швы грузовых вил: проверяется отсутствие усталостных микротрещин в месте соединения вил с подъемными рычагами.
  • Полиуретановый слой роликов: измеряется скорость отслоения и выкрашивания полиуретана от стального обода колеса при постоянных ударах о стыки плит.

2. Ресурсные испытания механизмов подъема и рычажных систем

В отличие от ричтраков, у электротележек высота подъема составляет всего 115-120 мм, но механизм подъема состоит из сложной системы тяг и рычагов, скрытых внутри вил.

• Методика: электротележку фиксируют на стенде. Гидравлическая система подъемника непрерывно поднимает и опускает номинальный груз (100% грузоподъемности) на максимальную высоту.
• Объем испытаний: механизм должен выдержать от 100000 до 300000 циклов «подъем-опускание».
• Что оценивается:
  • Износ втулок и пальцев подвижных рычагов (появление люфтов, из-за которых вилы начинают «клевать» вперед или подниматься неравномерно).
  • Ресурс уплотнений главного гидроцилиндра подъема и появление утечек масла через манжеты.

3. Испытания поворотного узла и рукоятки управления

Поворотная вага — самый нагруженный орган управления электророхли, который оператор постоянно держит в руках, совершая резкие маневры.

• Стенд для рукоятки: механический манипулятор непрерывно отклоняет рукоятку вверх-вниз (активация тормоза и хода) и поворачивает ведущее мотор-колесо влево-вправо на максимальный угол под нагрузкой.
• Объем испытаний: не менее 500 000 циклов поворота и наклона.
• Критические элементы:
  • Жгут проводки (кабель-канал): провода, идущие от кнопок на голове рукоятки к контроллеру в корпусе, не должны перетираться и ломаться от постоянных перегибов.
  • Кнопка аварийного реверса: крупная кнопка на торце рукоятки, которая спасает оператора от придавливания. Манипулятор бьет по ней более 50000 раз, чтобы доказать, что пружина и микровыключатель не откажут.

4. Ресурс электрических компонентов и литий-ионных батарей

Современные самоходные тележки оснащаются Li-Ion батареями, поддерживающими «быструю» дробную зарядку в течение дня.

• Циклирование АКБ: батарею подвергают непрерывным циклам ускоренного заряда (высокими токами) и глубокого разряда в климатической камере при температурах от -20 °C (работа в морозильниках) до +40 °C с целью подтверждения сохранения емкости не менее 80% после 2500-3000 циклов.
• Ресурс контакторов и кнопок: кнопки «бабочки» регулировки скорости и клавиши подъема тестируются на специальных пневматических нажимных стендах (норматив 1 миллион нажатий).

Критерии успешности ресурсного теста электротележки

Модель тележки считается прошедшей ресурсные испытания, если после выполнения всей программы:

1. Геометрия в норме: кончики вил не просели к полу (отсутствует изгиб тяг), люфты в рулевом механизме не превышают паспортные допуски.
2. Электроника стабильна: в памяти контроллера отсутствуют системные ошибки по перегреву тягового двигателя (AC-drive) или сбоям шины CAN.
3. Герметичность: на гидроагрегате отсутствуют следы запотевания или подтеков масла.

Ресурсные испытания самоходных электрических штабелеров

Ресурсные испытания самоходных электрических штабелеров (пешеходных и с платформой для оператора) совмещают в себе методики тестирования электротележек и тяжелых ричтраков. В отличие от простых тележек, штабелер не просто перевозит палеты, но и поднимает их на высоту до 5,5-6 метров. Поэтому его ресурсные тесты включают жесткую проверку мачты на усталостную прочность при многократных вертикальных нагрузках.

Испытания проводятся в соответствии с международными стандартами ISO 3691-1, EN 1175, ISO 22915 и российским ГОСТ 34629.

1. Циклические испытания мачты и гидросистемы под нагрузкой

Это самый важный этап, определяющий долговечность подъемного механизма. Подъем груза на высоту создает серьезный изгибающий момент, который утомляет металл мачты.

• Методика: штабелер жестко фиксируют на испытательном стенде. Роботизированная система непрерывно поднимает и опускает тестовый груз. Масса груза равна 100% номинальной грузоподъемности для заданной высоты (с учетом остаточной грузоподъемности).
• Объем испытаний: мачта должна выдержать от 50000 до 150000 полных циклов (подъем на максимальную высоту — фиксация — опускание).
• Критические зоны контроля:
  • Стыки секций мачты: проверяется отсутствие микротрещин в местах сварки направляющих профилей.
  • Грузовые цепи и ролики: оценивается удлинение цепей (допускается не более 2-3% от первоначальной длины) и износ подшипников роликов мачты.
  • Гидроцилиндры: после окончания циклов измеряется скорость самопроизвольного опускания вил. Она не должна превышать стандартные 100 мм за 10 минут.

2. Пробеговые тесты шасси и опорных консолей (лап)

Опорные консоли (лапы) штабелера жестко соединены с рамой и первыми принимают на себя все удары от неровностей пола.

• Методика трека: груженый электроштабелер совершает пробег по замкнутому полигону с искусственными препятствиями (пороги высотой 15 мм, уклоны рамп до 10-12%). При наличии откидной платформы для водителя, тесты проводят с закрепленным на ней эквивалентом веса оператора (75-90 кг).
• Объем испытаний: дистанция составляет от 3000 до 7000 км.
• Что оценивается:
  • Узел крепления лап к раме: сварные швы в этой зоне подвергаются неразрушающему контролю (ВИК, капиллярный метод) каждые 500 км пробега, так как они склонны к усталостному разрушению.
  • Опорные колеса: проверяется износ подшипников малых колес в лапах, которые испытывают колоссальное давление при поднятом вверх грузе.

3. Испытания узла управления и систем безопасности

Поворотная рукоятка управления штабелера подвергается многократным механическим воздействиям.

• Стенд для рулевого механизма: специальный привод непрерывно вращает рукоять влево-вправо на максимальный угол, одновременно наклоняя его вверх и вниз для эмуляции торможения.
• Объем испытаний: от 300000 до 500000 циклов.
• Проверяемые элементы:
  • Потенциометр хода («бабочка»): клавиши регулировки скорости проверяются на циклическую выносливость (до 1 млн нажатий).
  • Кнопка аварийного отката: кнопка на конце ручки, меняющая направление движения при контакте с телом оператора. Ее тестируют на мгновенное срабатывание даже после 50000 ударов.
  • Система замедления на поворотах: проверяется ресурс датчика угла поворота. При резком вывороте руля штабелер должен автоматически снижать скорость хода во избежание бокового опрокидывания.

4. Климатические ресурсные испытания

Электроштабелеры часто покупают для работы в распределительных центрах с зонами глубокой заморозки.

• Методика: штабелер помещают в климатическую камеру на несколько недель. Внутри создаются циклы экстремальных температур от -25 °C до +40 °C с высокой влажностью. В этих условиях штабелер выполняет циклы подъема и перемещения грузов.
• Что оценивается:
  • Электроника: контроллеры (Curtis, Zapi) не должны выходить в ошибку из-за образования конденсата внутри корпуса (проверяется класс защиты IP, обычно не ниже IP54 для ключевых узлов).
  • Гидравлическое масло: проверяется стабильность работы гидронасоса при загустевании масла на морозе.

Критерии успешности испытаний штабелера

Штабелер признается надежным и готовым к серийному производству (или длительной эксплуатации), если:

1. После всех циклов в металлоконструкциях мачты и рамы не обнаружено скрытых и явных трещин.
2. Люфты в сопряжениях мачты, каретки и рулевого управления остались в пределах заводских допусков для проведения безопасных работ.
3. Тяговый электродвигатель и двигатель подъема не имеют межвитковых замыканий и признаков критического перегрева обмоток.
4. Проводка внутри дышла и мачты сохранила целостность изоляции (подтверждается тестом мегаомметром).

Ресурсные испытания ричтраков

Ресурсные испытания ричтраков представляют собой наиболее сложный и ответственный комплекс тестов среди всей складской техники. Ричтрак сочетает в себе компактность штабелера и возможности тяжелого погрузчика, поднимая грузы весом до 2,5 тонн на высоту до 13-15 метров. Из-за наличия выдвижной мачты конструкции испытывают колоссальные динамические и скручивающие нагрузки, а малейшая усталость металла на вершине мачты может привести к катастрофе.

Испытания проводятся в жестком соответствии с международными стандартами ISO 22915-3 (устойчивость ричтраков), ISO 3691-1 (безопасность) и EN 1175 (электрические системы).

1. Испытания механизма выдвижения мачты

Это уникальный узел ричтрака, который отсутствует у обычных штабелеров. Мачта перемещается вперед и назад по специальным направляющим внутри опорных консолей.

• Методика: ричтрак фиксируют на стенде. На вилы навешивают 100% номинальный груз. Роботизированный привод непрерывно выдвигает мачту вперед до упора и втягивает её обратно назад.
• Объем испытаний: механизм обязан выдержать от 100000 до 250000 полных циклов перемещения.
• Что оценивается:
  • Износ направляющих рельсов и роликов: проверяется появление люфта. Если ролики изнашиваются, мачта начинает люфтить в горизонтальной плоскости, что на высоте 12 метров превращается в опасную амплитуду раскачивания.
  • Гидроцилиндры выдвижения: проверяется ресурс уплотнений при циклическом изменении давления.

2. Ресурсные испытания многосекционных мачт (Duplex, Triplex Mast)

На ричтраках используются трехсекционные мачты (триплекс) с системой свободного хода вил. При подъеме на предельную высоту металл испытывает знакопеременные нагрузки и упругие деформации.

• Методика: груз поднимается на максимальную конструктивную высоту (например, 13 метров) и опускается. Скорость подъема и опускания выставляется на максимум (у современных ричтраков это до 0,6-0,8 м/с).
• Объем испытаний: от 50000 до 100000 циклов.
• Критические зоны контроля:
  • Усталость металла в основании мачты: проверка сварных швов методом неразрушающего контроля (МПК или капиллярным методом) каждые 10000 циклов.
  • Гидравлические рукава высокого давления (РВД): шланги внутри мачты постоянно наматываются на шкивы при подъеме. Тест проверяет их на истирание, растрескивание и излом.
  • Демпферы мачты: проверяется надежность гидроклапанов, которые гасят удары и рывки при переходе выдвижения с одной секции мачты на другую.

3. Пробеговые тесты шасси и рулевого управления 360°

Ричтраки обладают уникальной маневренностью благодаря рулевым системам, способным вращать ведущее колесо на 360 градусов без ограничения крайних положений.

• Методика трека: роботизированный ричтрак совершает пробег в 5000-10000 км по полигону. Программа включает постоянные развороты на месте, движение «восьмеркой» и преодоление стыков плит под нагрузкой.
• Что оценивается:
  • Опорно-поворотный подшипник: узел, на котором висит ведущее мотор-колесо, испытывает постоянные удары. Проверяется износ его зубчатого венца и приводной шестерни.
  • Полиуретановый бандаж колес: из-за малого диаметра грузовых колес в лапах и огромной нагрузки они склонны к сильному нагреву и отслоению полиуретана от стального основания. Измеряется критическая температура колес при длительном пробеге.

4. Ресурс интеллектуальных систем безопасности

Современный ричтрак это роботизированный комплекс. Электроника непрерывно контролирует высоту, вес груза и скорость. В ходе ресурсных тестов датчики должны доказать свою безотказность.

• Система перегрузки по высоте: проверяется датчик высоты (обычно лазерный или энкодерный). На протяжении 100000 циклов электроника должна безошибочно определять высоту и программно снижать скорость движения ричтрака по мере подъема каретки.
• Система контроля наклона и смещения каретки: проверяется ресурс датчиков положения вил, предотвращающих случайное опрокидывание груза на верхнем ярусе.

Критерии успешности испытаний ричтрака

Модель ричтрака признается успешно прошедшей ресурсные тесты, если выполнены следующие условия:

1. Геометрическая стабильность: после снятия нагрузок остаточный наклон мачты («кивок» вперед) отсутствует, а люфт в механизме не превышает строгие заводские допуски (обычно не более 2-3 мм).
2. Герметичность гидравлики: после 100000 циклов подъема скорость самопроизвольного проседания вил под номинальным грузом не ухудшилась и осталась в пределах 50-100 мм за 10 минут.
3. Целостность металлоконструкций: неразрушающий контроль не выявил ни одной микротрещины в элементах мачты, рамы и каретки.
4. Стабильность CAN-шины: электронные блоки управления (двигателем, рулем, гидравликой) отработали весь цикл без зависаний, ложных срабатываний и критических ошибок по перегреву.

Ресурсные испытания подъемных столов

Ресурсные испытания подъемных столов ножничного типа (гидравлических ножничных подъемников / гидравлических платформ) проводятся для проверки долговечности металлоконструкций, гидросистемы и элементов скольжения. Подъемные столы часто интегрируются в автоматизированные конвейерные линии на заводах и складах, где они работают непрерывно. Главный риск при их эксплуатации это усталостное разрушение осей («пальцев») ножничного механизма под воздействием переменных изгибающих нагрузок.

Основными стандартами в этой области являются международный ISO 16368 (или европейский EN 1570-1 «Требования безопасности для подъемных столов»), а также российский ГОСТ Р 53982.

1. Циклические тесты подъемного механизма («ножниц»)

Это базовое испытание, имитирующее весь жизненный цикл стола. Механизм «ножниц» испытывает максимальные скручивающие нагрузки в самый начальный момент подъема из полностью сложенного состояния.

• Методика: стол монтируется на жестком испытательном стенде. На платформу устанавливается тестовый груз, равный 100% номинальной грузоподъемности. Для автоматических линий тесты могут проводить с коэффициентом 1,1 (110% нагрузки). Автоматика непрерывно запускает циклы подъема на максимальную высоту и опускания в крайнюю нижнюю точку.
• Объем испытаний: в зависимости от класса стола (стандартный складской или тяжелый промышленный для конвейеров) стол должен выдержать от 50000 до 250000 полных циклов.
• Что оценивается:
  • Центральные и концевые шарниры (пальцы): проверяется износ осей и втулок. Люфты в этих узлах приводят к перекосу платформы и её заклиниванию при подъеме.
  • Направляющие ролики/сухари: оценивается износ роликов, которые перекатываются внутри опорной рамы и основания платформы при изменении угла ножниц.

2. Ресурсные испытания гидросистемы на выносливость

Гидростанция ножничного стола (электродвигатель, насос, клапаны) при ресурсных испытаниях работает в режиме высокой интенсивности, что приводит к сильному нагреву масла.

• Температурный тест: стол циклически поднимает груз до тех пор, пока температура масла в баке не стабилизируется. Температура не должна превышать +65 °C…+70 °C. Перегрев масла разрушает резиновые уплотнения и снижает вязкость, из-за чего стол теряет скорость подъема.
• Ресурс уплотнений гидроцилиндров: после выполнения 50000 циклов не должно быть следов выноса масла («кольцевых потеков») на штоках цилиндров.
• Тест на герметичность: платформу с номинальным грузом поднимают на максимальную высоту и оставляют на 24 часа. Согласно EN 1570, самопроизвольное опускание из-за утечек в клапанах не должно превышать 5 мм за первые 10 минут и не более 10-15 мм за сутки.

3. Испытания на неравномерное (внецентренное) нагружение

На реальном складе или производстве груз редко ставят строго по центру стола. Заезд тяжелой рохли на один край платформы создает мощный скручивающий момент.

• Методика: тестовый груз массой 50% от номинала смещают в один из четырех углов платформы (или на один из краев). В таком положении стол заставляют отработать от 10000 до 30000 циклов.
• Что оценивается:
  • Жесткость ножниц на скручивание: рычаги ножниц не должны изгибаться дугой.
  • Перекос платформы: разность высоты между противоположными краями платформы под внецентренной нагрузкой не должна превышать нормативные 0,5-1% от длины платформы.

4. Проверка систем безопасности на циклический износ

• Кромка безопасности: алюминиевая рамка под краем платформы, которая мгновенно останавливает опускание стола при контакте с препятствием (например, если под стол попала нога оператора). Механический триггер тестируют на 10000-20000 нажатий.
• Клапаны обрыва шлангов: эти клапаны вкручены напрямую в основание гидроцилиндров. При искусственном повреждении или резком отсоединении питающего РВД клапан должен мгновенно заблокировать выход масла, остановив падение стола с грузом. Тест проводят выборочно в начале и в конце ресурсных испытаний.

Критерии успешности ресурсного теста подъемного стола

Модель ножничного стола признается прошедшей ресурсные испытания, если:

1. Отсутствуют усталостные трещины: неразрушающий контроль (магнитопорошковый или капиллярный методы) не выявил трещин в сварных швах рычагов ножниц и мест крепления гидроцилиндров.
2. Люфты в пределах допуска: износ втулок в шарнирах минимален, люфт «пальцев» не создает видимого люфта самой платформы в крайнем верхнем положении.
3. Стабильность параметров: время подъема стола на максимум в конце испытаний увеличилось не более чем на 10% по сравнению с новой машиной (что доказывает сохранение КПД гидронасоса).

Если вы проектируете подъемную платформу, интегрируете её в автоматическую линию или готовите ТЗ для закупки оборудования, уточните:

• Какая высота подъема и грузоподъемность стола рассматриваются?
• Стол будет иметь один ряд ножниц (одинарные) или это высотный подъемник с вертикальными сдвоенными/строенными ножницами?
• Планируется ли эксплуатация во влажной/агрессивной среде (например, пищевое производство, где стол постоянно моют химией)?

Ресурсные испытания самоходных ножничных подъемников

Ресурсные испытания самоходных ножничных подъемников (вышек) это комплекс длительных тестов, имитирующих многолетнюю эксплуатацию машины на строительных площадках и крупных складах. В отличие от стационарных подъемных столов, самоходные вышки испытывают комбинированные нагрузки: они не только поднимают людей и инструмент на высоту (до 14-22 метров), но и перемещаются в поднятом состоянии по неровному полу.

Испытания проводятся в строгом соответствии с жесткими международными стандартами ISO 16368 (мобильные подъемные платформы), EN 280 и российским ГОСТ Р 55181.

1. Циклические испытания ножничного механизма под нагрузкой

Тест направлен на выявление усталости металла в рычагах, соединительных «пальцах» и сварных швах. Начальный момент подъема из сложенного состояния является самым критичным для гидросистемы и геометрии ножниц.

• Методика: на платформу устанавливают тестовый груз, равный 100% номинальной грузоподъемности (плюс учитывается вес оператора, по стандартам ISO это 80 кг на человека). Автоматический стенд непрерывно поднимает платформу (корзину) на максимальную высоту и опускает её вниз.
• Объем испытаний: подъемник обязан выдержать от 100000 до 200000 полных циклов без разрушения элементов конструкции.
• Что оценивается:
  • Шарнирные соединения (пальцы и втулки): проверяется радиальный и осевой износ. Избыточный люфт в шарнирах на высоте 15 метров приводит к сильному и опасному раскачиванию корзины.
  • Гидроцилиндры подъема: оценивается износ манжет и направляющих колец. По окончании тестов проводят замер «ползучести»: поднятая корзина под нагрузкой не должна опускаться более чем на 5-10 мм за 10 минут.

2. Пробеговые ресурсные испытания шасси и трансмиссии

Самоходные подъемники часто передвигаются по бетонным плитам, гравию и строительному мусору.

• Методика: роботизированная машина наматывает километраж по испытательному треку с искусственными препятствиями (пороги высотой 15-20 мм, ямы, уклоны рамп до 25%). Тесты проводятся в двух конфигурациях:
  1. В сложенном положении: движение на максимальной транспортной скорости (обычно до 4-5 км/ч).
  2. В полностью поднятом положении: движение на безопасной микроскорости (около 0,5-0,8 км/ч).
• Объем испытаний: машина должна пройти от 2000 до 5000 км.
• Что оценивается:

• • Надежность гидравлических или электрических ведущих мотор-редукторов.
  • Износ колес (цельнолитых немарких шин) и подшипников ступиц.
  • Отсутствие трещин в местах крепления колесных осей к основной раме шасси.

3. Испытания рулевого управления и систем стабилизации

• Ресурс рулевой трапеции: поворотные кулаки и гидроцилиндр рулевого управления циклически поворачивают колеса из крайнего левого в крайнее правое положение под нагрузкой (не менее 100000 циклов).
• Система защиты от опрокидывания: это откидные металлические скобы («юбки») снизу шасси. Когда подъемник поднимает платформу, эти упоры автоматически опускаются почти до самого пола. Если колесо попадет в яму, вышка обопрется на эту скобу и не перевернется. Механизм активации скоб тестируется на 50000 циклов открытия/закрытия.

4. Ресурс электрических систем и датчиков безопасности

Современный ножничный подъемник оснащен дублирующими электронными системами безопасности. В ходе ресурсных тестов они проверяются на безотказность:

• Индикатор наклона (Креномер / Тилт-датчик): при превышении допустимого уклона (обычно более 2-3 градусов) датчик должен безотказно блокировать подъем и движение. В ходе тестов его срабатывание проверяется тысячи раз.
• Датчик перегрузки корзины: тензодатчики под платформой измеряют вес. Если в корзину положили лишнее, электроника полностью блокирует работу. Проверяется точность калибровки датчика после 100000 циклов вибрации.
• Кабель-канал (энергоцепь): гибкий пластиковый короб, внутри которого идут провода питания и управления от шасси к верхнему пульту в корзине. Он непрерывно складывается и раскладывается при движении ножниц. Проверяется отсутствие перетирания кабелей и излома звеньев цепи.

Критерии успешности ресурсного теста подъемника

Модель самоходного ножничного подъемника признается прошедшей ресурсные испытания, если:

1. Металл цел: метод неразрушающего контроля (магнитопорошковый или ультразвуковой) не выявил усталостных трещин в силовых рычагах ножниц и раме шасси.
2. Электроника стабильна: контроллер управления не выдает ложных ошибок, а изоляция силовых кабелей соответствует норме (проверяется мегаомметром).
3. Безопасность сохранена: время экстренного опускания платформы (с помощью ручного аварийного клапана) и тормозной путь шасси после окончания всех тестов остались в пределах паспортных нормативов.

Примечание. Если вы составляете программу испытаний для сертификации техники, планируете закупку или модернизацию парка вышек, уточните:

• С каким типом привода вы работаете (электрический на АКБ для помещений или тяжелый дизельный полноприводный 4х4 для улицы)?
• Какова рабочая высота подъема тестируемой модели (например, компактные 8 метров или высотные 18–22 метра)?

Ресурсные испытания электрических поломоечных машин

Ресурсные испытания электрических поломоечных машин (толкаемых и с сиденьем для оператора) направлены на проверку их выносливости при ежедневной многочасовой работе. В отличие от складской техники, поломоечные машины постоянно контактируют с водой, агрессивной бытовой химией, грязью и абразивной пылью.

Поэтому фокус ресурсных тестов здесь смещен с чистой прочности металла на герметичность, стойкость к коррозии, ресурс электродвигателей и защиту от влаги. Испытания проводятся по стандартам IEC/EN 60335-2-72 (безопасность автоматических машин для обработки полов).

1. Тесты на износостойкость и ресурс щеточного узла

Щеточный узел — главный рабочий орган машины, который постоянно находится под нагрузкой и в сырости.

• Методика: машину фиксируют на стенде с шероховатым покрытием (имитация грубого бетона или плитки с широкими швами). Включается подача воды и моющего средства. Привод вращает щетки с номинальным прижимом к полу.
• Объем испытаний: не менее 1000-2000 моточасов непрерывного вращения.
• Что оценивается:
  • Редуктор/привод щетки: проверяется износ шестерен и подшипников. Не допускается появление сильного гула или утечки смазки из корпуса редуктора.
  • Механизм регулировки прижима: электрический или механический актуатор, прижимающий щетку к полу, циклически поднимают и опускают (до 20000 раз), проверяя отсутствие люфтов.

2. Ресурсные испытания вакуумной (всасывающей) системы

Вакуумный мотор обеспечивает сбор грязной воды в бак. Это самый высокооборотистый (до 15000-20000 об/мин) и уязвимый узел.

• Тест на долговечность турбины: мотор запускают в непрерывном режиме. Каждые несколько часов в систему подается мелкодисперсная влажная пыль, имитирующая реальную грязь с пола, которая может прорываться через фильтры. Норматив выносливости двигателя составляет не менее 800-1500 часов (в зависимости от типа мотора: щеточный или бесщеточный/BLDC).
• Ресурс уплотнений и бака: бак для грязной воды циклически заполняют и опустошают. Проверяется работа поплавкового клапана (или электронного датчика уровня), который должен гарантированно отключать вакуум при заполнении бака, чтобы вода не попала в мотор.
• Склиз (всасывающая балка): механизм опускания балки тестируется на пневмостенде (до 50000 циклов). Проверяется износ шарниров и пружин, удерживающих резиновую скребки ровно на полу.

3. Пробеговые тесты шасси и рулевого управления

Поломоечные машины маневрируют между стеллажами, кассами и станками, совершая тысячи поворотов за смену.

• Методика трека: поломойку с полностью заправленными баками (чистая вода + химия — максимальный вес) запускают по замкнутому контуру. На треке монтируются стыки плитки и порожки высотой до 10 мм.
• Объем испытаний: эквивалент 500-1500 км пробега.
• Что оценивается:
  • Тяговый мотор-колесо (для самоходных моделей): оценивается нагрев обмоток при длительном движении и ресурс тормозной системы (включая электромагнитный стояночный тормоз).
  • Поворотные ролики: проверяется износ подшипников малых неосевых колес, которые часто забиваются волосами, нитками и грязью с пола.

4. Химическая и климатическая стойкость (коррозионные тесты)

Пластик баков и металлические элементы рамы постоянно подвергаются воздействию щелочных и кислотных моющих средств.

• Тест на химическую деградацию: пластиковые баки (обычно из ротационного полиэтилена высокого давления HDPE) заполняют концентрированным моющим раствором и выдерживают в термокамере при температуре +50°C в течение нескольких недель. Пластик не должен стать хрупким или дать трещины.
• Коррозионный тест рамы: шасси машины (если оно стальное с порошковым покрытием, а не из нержавеющей стали) помещают в камеру соляного тумана, чтобы подтвердить качество окраски. В местах сколов краски под воздействием воды не должна развиваться сквозная коррозия.

5. Электробезопасность и защита от влаги (IP-класс)

Поскольку оператор идет по мокрому полу и держится за ручки машины, в которой циркулирует вода и электрический ток, тесты на безопасность здесь максимально жесткие.

• Тест на брызгозащищенность (IPX4): машину со всех сторон обливают водяными брызгами под давлением во время работы. После этого измеряется сопротивление изоляции (мегаомметром) между электрическими цепями и корпусом/рукоятками. Проникновение влаги в блоки управления и на контакты АКБ не допускается.
• Ресурс кнопок панели управления: мембранная или кнопочная панель на руле циклически нажимается манипулятором (до 200000 раз) влажными пальцами, эмулируя работу оператора в перчатках.

Критерии успешности ресурсного теста поломоечной машины

Модель признается выдержавшей испытания, если после отработки всей программы (например, 1000 моточасов):

1. Сохранена герметичность: нет подтеков воды из баков, шлангов, электромагнитных клапанов подачи раствора.
2. Эффективность сбора воды не упала: вакуумный мотор выдает проектное разрежение (кПа), а геометрия всасывающей балки обеспечивает сухой след на полу после одного прохода.
3. Электрика в безопасности: сопротивление изоляции превышает 1 МОм, в памяти контроллера нет критических ошибок, а Li-Ion или гелевая АКБ сохранила не менее 80-85% первоначальной емкости.

Примечание. Если вы составляете регламент тестирования, закупаете клининговую технику или переводите парк машин на новые батареи, уточните:

• Какой тип машин вы рассматриваете (компактные толкаемые кабельные/аккумуляторные или тяжелые райдеры с местом для водителя)?
• Для каких типов полов и загрязнений (гладкий наливной пол склада, жирный пол пищевого цеха, или паркинг с абразивным бетоном) готовится техника?



Ресурсные испытания подкатных опор

Ресурсные испытания подкатных опор (транспортных платформ, подкатных тележек, такелажных опор/роликов) направлены на проверку их выносливости при перемещении сверхтяжелого оборудования (станков, прессов, трансформаторов, контейнеров). Поскольку эти изделия не имеют двигателей и сложной электрики, весь фокус ресурсных тестов смещен на усталостную прочность сварной рамы, износостойкость роликов и надежность опорных подшипников.

Испытания проводятся на базе стандартов ISO 3691-5 (требования безопасности для ручных тележек), директивы ЕС по безопасности машин и механизмов (2006/42/EC), а также стандартов серии ГОСТ 3242 (контроль сварных швов) и ГОСТ Р ИСО 9712 (неразрушающий контроль).

1. Пробеговые ресурсные испытания (тест на выносливость роликов)

Ролики подкатных опор изготавливаются из стали, нейлона или полиуретана на стальном/алюминиевом ободе. В ходе теста проверяется их способность катиться под полной нагрузкой тысячи метров без разрушения бандажа.

• Методика: опору (или комплект опор) устанавливают на испытательный стенд «беговая дорожка» или прикрепляют к автоматическому тяговому устройству на замкнутом бетонном треке. Сверху на опору через гидравлический пресс подается 100% номинальная нагрузка (например, 6, 12 или 24 тонны на одну опору). На треке монтируются искусственные неровности: стальные пластины толщиной 3-5 мм, имитирующие стыки плит и мелкий строительный мусор.
• Объем испытаний: опора должна пройти заданную дистанцию (обычно от 10 до 50 км в зависимости от класса изделия) на стандартной скорости такелажных работ (0,5-1,5 км/ч).
• Что оценивается:
  • Деформация и отслоение бандажа: полиуретановое покрытие не должно отслаиваться от металлического сердечника из-за перегрева при трении. Нейлоновые и стальные ролики проверяются на отсутствие сколов и трещин.
  • Заклинивание подшипников: внутрь роликов устанавливаются прецизионные подшипники. В ходе пробега они проверяются на отсутствие люфта, перегрева и разрушения сепараторов.

2. Испытания на статическую выносливость и ползучесть

Тяжелое оборудование может стоять на подкатных опорах часами или днями в ожидании монтажа. Этот тест проверяет, как материал роликов и рама справляются с длительным статическим давлением.

• Методика: на опору подается нагрузка 125% от номинальной грузоподъемности. Изделие оставляют под прессом в термокамере при температуре +40 °C (имитация жестких условий цеха) на 48-72 часа.
• Что оценивается:
  • «Округлость» роликов: полиуретановые ролики под длительным весом склонны деформироваться, образуя плоскую площадку в месте контакта с полом (эффект «плоского колеса»). После снятия нагрузки ролик должен полностью восстановить свою круглую форму за расчетное время (обычно до 1 часа). Если этого не происходит, опора будет катиться с сильными рывками.
  • Пластическая деформация рамы: измеряются геометрические параметры стальной платформы до и после теста. Любой остаточный прогиб металла не допускается.

3. Испытания поворотного узла и упорных подшипников

У управляемых подкатных опор сверху установлена поворотная платформа (пята) на упорном подшипнике. Она позволяет разворачивать тяжелый груз на месте.

• Методика: опору нагружают на 100% от номинала. Механический манипулятор с помощью длинного дышла циклически поворачивает платформу влево и вправо на угол до ±45 или ±90 градусов.
• Объем испытаний: не менее 10000-20000 циклов поворота под весом.
• Что оценивается:
  • Смятие шариков/роликов подшипника: поворотная пята должна вращаться плавно. Если подшипник не выдерживает давления, шарики вдавливаются в беговые дорожки, и поворот блокируется.
  • Износ противоскользящего покрытия: резиновое или рифленое покрытие на поворотном пятаке не должно разрываться и отслаиваться от металла под воздействием сдвиговых нагрузок от груза.

4. Испытания на ударную и циклическую усталость рамы

При заезде груженой опоры на порог или стык плит металл испытывает резкий динамический удар.

• Методика: опору, нагруженную номинальным весом, циклически (с помощью гидроцилиндра стенда) приподнимают на 10-15 мм и резко сбрасывают на жесткое стальное основание. Количество ударов от 5000 до 10000.
• Контроль качества (неразрушающий контроль): после завершения ударного цикла раму полностью очищают от краски. Сварные швы и углы конструкции проверяют методами неразрушающего контроля:
  • Капиллярный контроль (ПВК): поиск скрытых поверхностных трещин, образовавшихся от усталости металла.
  • Магнитопорошковый контроль (МПК): проверка целостности внутренних силовых связей рамы и осей, на которых сидят ролики.

Критерии успешности ресурсного теста подкатных опор

Комплект опор признается прошедшим ресурсные испытания, если:

1. Геометрия полностью сохранена: оси роликов остались строго параллельны, рама не имеет изгибов и скручиваний.
2. Сварные швы целы: методы НК подтвердили полное отсутствие микротрещин в силовых узлах рамы.
3. Ролики пригодны к работе: бандаж роликов сохранил целостность, подшипники вращаются плавно (усилие, необходимое для страгивания тележки с места после испытаний, не увеличилось более чем на 15%).
