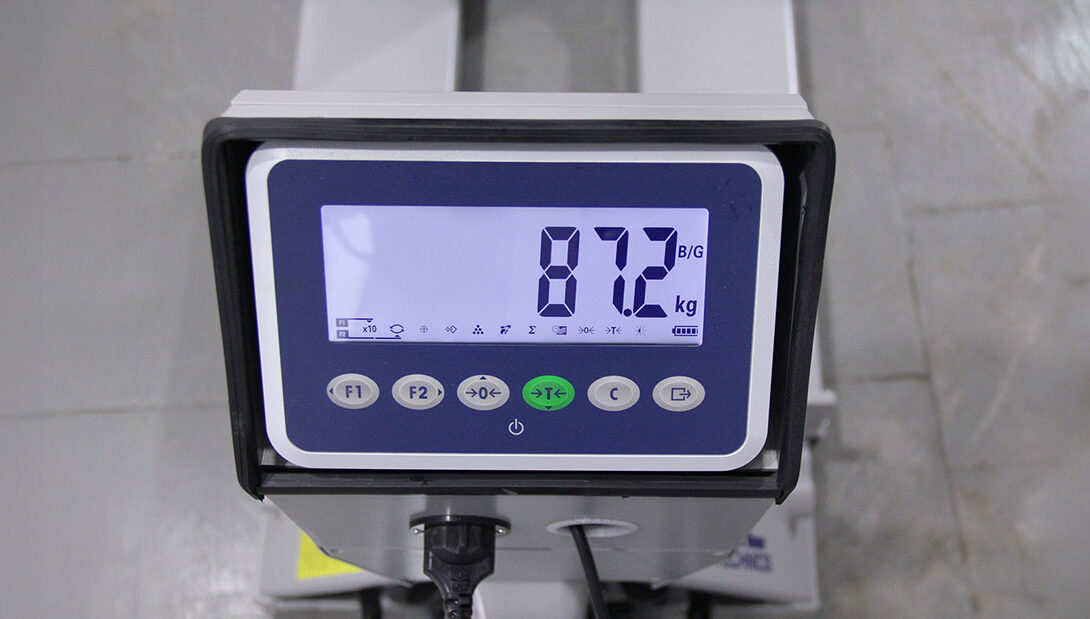

Как настроить весы на тележке рохле TW20SP

Этапы настройки электронных весов на гидравлической тележке с весами TW20SP, юстировка нуля, калибровка по двум массам, калибровка по двум точкам и мультиточечная калибровка

Для начала процесса калибровки электронных весов рохли нужно зайти в сервисное меню.

1) Вход можно сделать если нажать на кнопку ввода.
2) Появляется надпись пасьют. Вводим пароль 0-T-0-T.
3) Жмем кнопку подтверждения.
4) Переходим в функциональное меню. Далее выбираем F1.3.1
5) Жмем кнопку подтверждения.
6) Подменю начала калибровки и переходим в географические коды, чтобы калибровка была правильная нам надо знать широту долготу и высоту над уровнем моря.
7) В инструкции, которая поставляется вместе с весами. На последней странице в таблице есть географические коды, то есть здесь мы выбираем нужные значения долготы широты и высоты над уровнем моря.
8) Для Москвы значение кода составляет 23. В другом регионе сверяйтесь со своими координатами.
9) Изменяем стрелочками 0 либо т. Ввели нужное значение нажимаем подтверждение.

Все сделано, рохля TW20SP настроена и готова к калибровке.

Существует два способа калибровки электронных весов тележки TW20SP.

В обоих случаях перед выполнением калибровки необходима юстировка нуля.
1. Калибровка по двум массам (калибровочные веса 1000kg и 1500kg).
Сюда входит калибровка нуля и калибровка по одному весу от 50% до 75% от полной шкалы.
2. Мультиточечная калибровка для весовых систем, которые имеют проблемы с точностью (калибровочные веса около 200kg, 1000kg и 1500kg)
Сюда входит калибровка нуля и калибровка по трем весам около 10%, 50% и 75% от полной шкалы.

Калибровка нуля

Выключите систему.
Включите систему.
Поднимите систему качанием ручки дважды. Система должна находиться в свободном состоянии, ничего не должно ее подпирать.
Нажмите кнопку ↵ и удерживайте в течение 9 секунд пока экран не изменится, затем отпустите кнопку.
Весовая система отобразит несколько настроек.
Калибровка нуля выполнена, весовая система вернется в исходное состояние.

Калибровка весов рохли по двум точкам

Система должна быть включена, а калибровка нуля выполнена.
Нажмите и держите ▼ кнопку в течение 20 сек.
Индикатор отобразит значение первой калибровочной точки. NET будет мигать.

Используя кнопки ▼, ▲ и ↵ выберите подходящий вес.
– Нажмите ↵ коротко, правый сегмент начнет мигать.
– Используя ▼ или установите правую цифру калибровочного (например, для 1472 kg, установите “2”).
– Нажмите ↵ коротко для подтверждения, теперь второй сегмент мигает.
– Используя ▼ или ▲ установите значение “7”.
– Нажмите ↵ коротко для подтверждения, теперь третий сегмент мигает.
– Используя ▼ или установите значение на “4”.
– Сегмент, отображающий тысячи, если это необходимо должен быть установлен на “1”, аналогично предыдущим.
– Подтвердите все остальные сегменты нажатием кнопки ↵ до тех пор, пока индикатор NET не начнет мигать.
– Поднимите калибровочный вес (в выше рассмотренном примере 1472kg).
– Нажмите кнопку ↵ и держите 4 секунды для подтверждения. Дисплей отобразит “AF00”. Затем отобразится первое калибровочное значение.
– Нажмите кнопку ▲, индикатор ~ начнет мигать, промежуточное калибровочное значение должно быть установлена на «00000» для двухточечной калибровки.
– Нажмите кнопку ↵ коротко, правый сегмент начнет мигать.
– Используя ▼, ▲ и ↵ установите средний калибровочный вес (00000kg) как написано выше. Подтвердите все сегменты кнопкой ↵ пока ~ не начнет мигать.
– Нажмите ↵ и держите кнопку порядка 4 секунд для подтверждения. Дисплей отобразит “AF00”. Затем отобразится среднее калибровочное значение.
– Нажмите ▲, индикатор NET и ~ будут мигать, последнее калибровочное значение должно быть установлено на “00000” для двухточечной калибровки.
– Нажмите ↵ коротко, правый сегмент начнет мигать.
– Используя ▼, ▲ и ↵ для установки калибровочного веса (00000kg) как написано выше. Подтвердите все сегменты нажатием ↵ пока NET и ~ индикаторы не замигают.
– Нажмите ↵ и держите 4 секунды для подтверждения. Дисплей отобразит “AF00”. Последнее калибровочное значение отобразится на экране.
– Нажмите ▲ для выхода из режима калибровки, система отобразит, например AP 11 (внутреннее значение).
– Нажмите ↵ и держите 4 секунды, система вернется в стандартное весовое положение, показывая массу, установленную на вилы, калибровка закончена, весы могут начинать использоваться.

Мультиточечная калибровка электронных весов тележки

Система должна быть включена, а также должен быть откалиброван ноль.
Нажмите и держите ▼ в течение 20 секунд.
Индикатор отобразит значение первой калибровочной точки, индикатор NET начнет мигать.

Используя ▼, ▲ и ↵ откорректируйте калибровочный вес.
– Нажмите ↵ коротко, правый сегмент начнет мигать.
– Используя ▼ или ▲ установите калибровочный вес (например, для 250 kg, установите “0”).
– Нажмите ↵ коротко для подтверждения, теперь мигает второй сегмент.
– Используя ▼ или ▲установите “5”.
– Нажмите ↵ коротко для подтверждения, теперь мигает третий сегмент.
– Используя ▼ или ▲ установите значение на “2”.
– Тысячный сегмент, если необходимо, установите на “0”, аналогично вышеописанным.
– Подтвердите остальные сегменты ↵, пока индикатор NET не начнет мигать.
– Поднимите калибровочный вес (в приведенном примере 250kg).
– Нажмите ↵ и держите 4 секунды для подтверждения. Дисплей отобразит “AF00”. Затем отобразится значение первого калибровочного веса. Первый вес может быть опущен.
– Нажмите ▲, индикатор ~ начнет мигать, среднее калибровочное значение может быть выставлено.
– Нажмите ↵ коротко, правый сегмент начнет мигать.
– Используя ▼, ▲ и ↵ установите средний калибровочный вес (например 1250kg) как написано выше. Подтвердите остальные сегменты ↵ пока ~ не начнет мигать.
– Поднимите калибровочный вес (в данном примере 1250kg).
– Нажмите ↵ и держите 4 секунды для подтверждения. Дисплей отобразит “AF00”. Отобразится среднее калибровочное значение. Калибровочный груз можно опустить.
– Нажмите ▲, индикаторы NET и ~ начнут мигать, последнее калибровочное значение можно ввести.
– Нажмите ↵ коротко, правый сегмент начнет мигать.
– Используя ▼, ▲ и ↵ установите калибровочный вес (например, 1875kg) как написано выше. Подтвердите все сегменты ↵ пока индикаторы NET и ~ не начнут мигать.
– Поднимите калибровочный вес (в данном примере 1875kg).
– Нажмите ↵ и держите 4 секунды для подтверждения. Дисплей отобразит “AF00”. Затем отобразится последнее калибровочное значение.
– Нажмите ▲ для выхода из калибровочного меню, весовой терминал отобразит, например, AP 11 (внутреннее значение).
– Нажмите ↵ и держите 4 секунды, система перейдет в стандартное весовое положение, калибровка закончена, можно приступать к эксплуатации.

Внимание: когда применяется мультиточечная калибровка весов, калибровочные веса должны быть расположены в порядке увеличения. Если используется только один калибровочный вес, то он должен быть внесен в первую ячейку, 2 и 3 ячейки должны быть установлены на «00000».
