Класс каретки и класс вил погрузчика
Класс каретки вил — это стандартизированная классификация, которая определяет размеры, тип крепления и грузоподъемность механизма, на который непосредственно устанавливаются вилы и навесное оборудование вилочного погрузчика.
Проще говоря, каретка — это “лицо” мачты погрузчика, та движущаяся рама с крюками, к которой всё цепляется. Класс стандартизирует этот узел, чтобы обеспечить совместимость между погрузчиками разных производителей и тысячами видов навесного оборудования.
Зачем нужна эта классификация?
- Универсальность: можно купить вилы или захват у одного производителя и быть уверенным, что они подойдут к погрузчику другого производителя, если класс каретки совпадает.
- Безопасность: правильно подобранная по классу каретка гарантирует, что крепление рассчитано на соответствующие нагрузки.
- Упрощение выбора: позволяет легко ориентироваться в огромном ассортименте аксессуаров.
Как определяются классы?
Основной стандарт это ISO 2328 (последнее его обновление прошло в 2011 году). Стандарт ISO 2328:2011 определяет размеры и дополнительные требования к вилочным держателям и вилочным захватам с крюком, чтобы обеспечить взаимозаменяемость этих вилочных захватов и/или других навесных устройств в зависимости от грузоподъемности и типа вилочного захвата на вилочных погрузчиках грузоподъемностью до 10 999 кг включительно. Класс обозначается цифрами (от 1 до 5) и буквами (A и B).

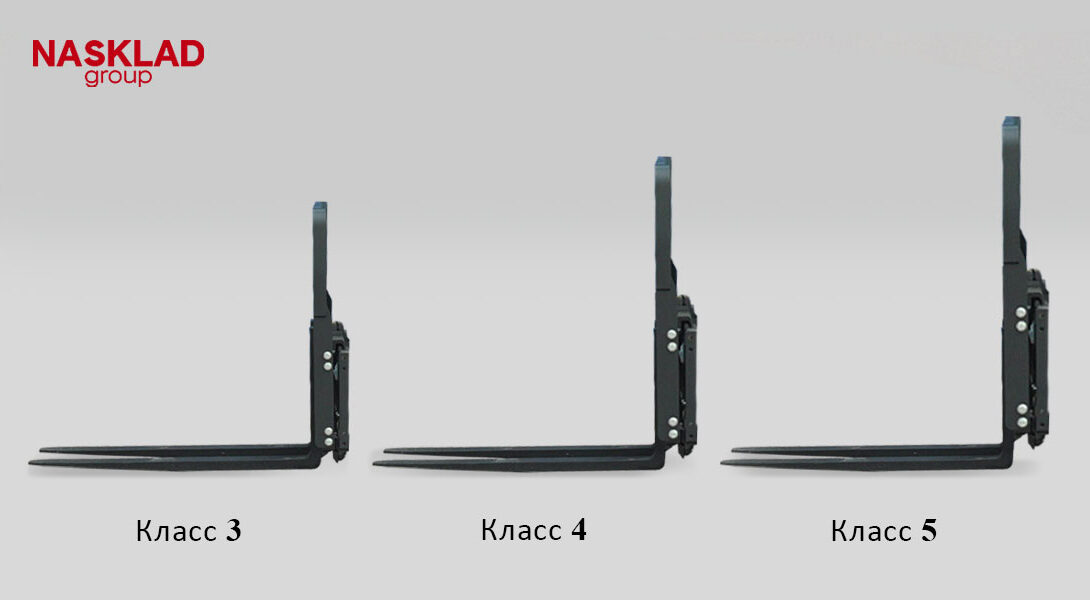

Ключевые параметры, определяющие виды класса:
- Размеры “окна” каретки «h3» (высота и ширина внутреннего проема, куда вставляются лапы навесного оборудования).
- Расположение и размеры между верхним и нижним крюками (размер «b»).
- Расстояние между пятой вил и нижней посадочной частью (размер «a»).
В таблице ниже монтажные размеры вилочных рычагов навесного типа и каретки по стандарту ISO 2328:2011 для определения класса каретки и вил погрузчика
Важные нюансы:
- Буквенные подклассы (A, B): внутри одного класса (например, III) могут быть вариации по размерам крюков или расстояниям. IIIA и IIIB совместимы по “окну”, но могут требовать разного навесного оборудования из-за разного хода крюков. Это самый частый источник путаницы.
- Не только размер: класс также косвенно указывает на толщину и прочность самой каретки и её крюков.
- Класс каретки не равен грузоподъемность погрузчика. Это грузоподъемность узла крепления. На погрузчик грузоподъемностью 3 тонны может быть установлена каретка класса III (до 5т) с запасом прочности.
- Специальные классы: существуют классы I (для микро-погрузчиков) и VI (для очень тяжелой техники), но они встречаются реже.
- На основе ISO 2328 в России принят стандарт ГОСТ Р 51349-99 «Транспорт напольный безрельсовый. Плиты грузовые, вилы. Технические условия», в котором даны все определения, размеры, технические требования, подробные чертежи, допуски на отклонение от заданных размеров.
Как узнать класс каретки на погрузчике?
- Табличка (шильда) на самой каретке — самый надежный способ. Обычно находится на боковой или передней поверхности.
- Руководство по эксплуатации (мануал) погрузчика.
- Маркировка на раме мачты.
- Измерение. Если таблички нет, можно измерить внутреннее “окно” каретки и свериться с таблицами стандартов.
Практический совет: при покупке навесного оборудования (захваты, бочко опрокидыватели и т.д.) всегда указывайте класс каретки (например, “2А” или “3A”). Это гарантирует, что оборудование физически установится и будет безопасно работать. Указание только модели погрузчика может привести к ошибке, так как на одну модель могут ставить каретки разных классов в зависимости от комплектации.
