Устройство тягового аккумулятора

Чтобы понять, как устроен литиевый аккумулятор, нужно смотреть на него как на сложную систему, а не просто на один элемент. Внутри такого аккумулятора для спецтехники можно выделить три ключевых уровня: «сердце» — электрохимические ячейки, «мозг» — система управления (BMS) и все остальные конструктивные элементы.

Уровень 1: Сердце системы — электрохимическая ячейка

Это самая маленькая, но самая важная часть. Именно здесь происходят химические реакции, в результате которых вырабатывается электричество. Напряжение одной такой ячейки обычно составляет 3,2В (у LiFePO4) или 3,7В (у других типов литий-ионных).

• Анод (отрицательный электрод — минус):

Что делает? Это хранилище для ионов лития, когда аккумулятор заряжен. При разряде (когда техника работает) ионы лития покидают анод.

Из чего сделан? Чаще всего из графита — это форма углерода, которая отлично подходит для внедрения ионов лития.

• Катод (положительный электрод — плюс):

Что делает? Это принимающая сторона для ионов лития во время разряда. Химический состав катода определяет ключевые свойства батареи: напряжение, ёмкость и безопасность.

Из чего сделан? Это главное различие между разными видами литиевых аккумуляторов. Для тяговых аккумуляторов промышленной техники стандартом является литий-железо-фосфат (LiFePO4 аккумуляторы) из-за его выдающейся безопасности и долговечности.

• Сепаратор:

Что делает? Это тонкая «перегородка» между анодом и катодом. Она не дает электродам соприкоснуться (что вызвало бы короткое замыкание), но при этом позволяет ионам лития свободно проходить сквозь себя. Это похоже на очень умную губку, которая пропускает только нужные «частицы».

• Электролит:

Что делает? Это среда, в которой ионы лития перемещаются между анодом и катодом. Его можно представить как «ионную реку».

Из чего сделан? Это жидкий раствор солей лития в органических растворителях или, в некоторых современных аккумуляторах, твердый полимер.

• Корпус ячейки:

Что делает? Защищает внутренние компоненты и придает ячейке форму.

Форма. Для тяговых аккумуляторов наиболее распространены ячейки в прямоугольном призматическом корпусе, например, размером 32140 или 54152. Они легче собираются в большую батарею, имеют более надежные болтовые соединения и лучше отводят тепло, чем цилиндрические ячейки (как батарейки 18650).

Как это работает (очень кратко): при зарядке ионы лития перемещаются из катода в анод и «сохраняются» там. При разрядке (когда техника работает) они движутся обратно: из анода в катод. Этот обратный поток и создает электрический ток, который питает электродвигатель погрузчика, штабелера или другой складской техники.

Уровень 2: «Мозг» аккумулятора — система управления BMS

Так как одна ячейка имеет напряжение всего около 3В, для работы погрузчика на 24В или 80В их необходимо соединить последовательно. Но здесь и возникает проблема: ячейки никогда не бывают идеально одинаковыми. Одна может зарядиться раньше, а другая позже. Чтобы этот процесс прошел безопасно и эффективно, и нужна система управления, или BMS (Battery Management System). Это залог безопасности и долгой жизни аккумулятора.

Она выполняет жизненно важные функции:

• Защита от «убийц» аккумулятора: BMS следит, чтобы ни одна ячейка не перезарядилась, не перегрелась или не разрядилась «в ноль». Если что-то идет не так, она мгновенно отключает батарею от зарядного устройства или от техники.
• Балансировка ячеек: это ее ключевая задача. BMS выравнивает напряжение на всех ячейках, как опытный садовник, ухаживающий за каждой веточкой. Это гарантирует, что все ячейки будут работать одинаково и аккумулятор прослужит максимально долго.
• Мониторинг и связь: BMS постоянно контролирует напряжение, ток и температуру. В промышленных аккумуляторах она также может обмениваться данными с погрузчиком или зарядным устройством, сообщая, например, точный уровень заряда.

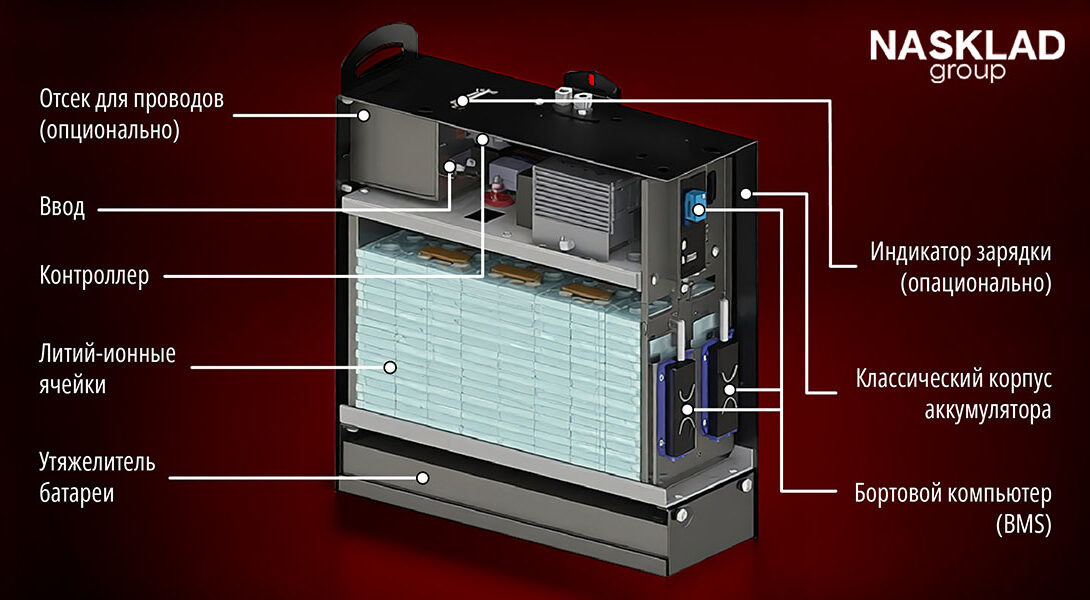

Уровень 3: Сборка готового тягового аккумулятора

Литиевые ячейки это строительные блоки. Чтобы получить готовый аккумулятор для вашего погрузчика, штабелера или поломоечной машины, их нужно правильно собрать.

Ячейки физически соединяются двумя способами:

— Последовательно (по цепочке): увеличивает напряжение. Например, 4 ячейки по 3,2В дадут вам батарею на 12,8В.

— Параллельно (вместе): увеличивает общую емкость (время работы).

В реальной жизни эти схемы всегда комбинируют: так достигают нужного и напряжения, и времени работы одновременно.

Готовый набор ячеек это аккумуляторный блок, но для суровых условий склада необходим прочный металлический корпус с клеммами, предохранителями. В него также иногда устанавливают… утяжелители.

Зачем внутри некоторых литиевых аккумуляторов для спецтехники находится утяжелитель?

Основная причина утяжеления: безопасность и баланс

В литиевые аккумуляторы для спецтехники добавляют утяжелители по одной главной причине: обеспечить безопасную устойчивость погрузчика. Аккумулятор здесь выполняет не одну, а целых две жизненно важные функции. Помимо хранения энергии, он служит противовесом, который удерживает машину от опрокидывания при подъёме тяжёлых грузов. При замене старого тяжёлого свинцово-кислотного аккумулятора на новый лёгкий литиевый общая масса машины уменьшается, центр тяжести смещается вперёд, что резко повышает риск аварии. Утяжелитель решает эту проблему, добавляя аккумулятору недостающий вес до требуемого конструкцией значения.

Двойная роль аккумулятора

В конструкции стандартного вилочного погрузчика аккумуляторная батарея является частью системы противовеса. Её собственный вес помогает удерживать машину от опрокидывания вперёд, уравновешивая тяжелый груз на вилах. Производители техники рассчитывают свою продукцию под конкретный вес батареи, и эта масса критически важна для безопасной работы.

Почему без утяжеления опасно?

Литий-ионные аккумуляторы имеют значительно более высокую плотность энергии, поэтому при той же ёмкости они на 30-50% легче своих свинцово-кислотных предшественников. Сама по себе эта лёгкость это огромное преимущество. Однако, если просто заменить старый тяжёлый свинцовый аккумулятор на новый лёгкий литиевый, погрузчик потеряет до 40% своего противовеса.

Это ведёт к серьёзной потере устойчивости: центр тяжести техники смещается вперёд и вверх, что критически увеличивает риск опрокидывания при подъёме груза или даже просто при резком повороте. Без дополнительного балласта в задней части техники обеспечить её безопасную эксплуатацию становится невозможно.

Как решают задачу на практике

Для решения этой задачи инженеры идут тремя путями или комбинируют их.

— Металлические утяжелители: самый распространённый и простой путь. В корпус литиевой батареи закладываются дополнительные металлические пластины из стали или чугуна, чтобы набрать нужную массу.

— Утолщённая стальная рама: вместо отдельных пластин корпус самой батареи делают из более тяжёлой стали. Он становится массивным и сам выполняет роль утяжелителя, что также решает проблему недостающего веса.

— Интеграция в конструкцию машины: этот путь самый технологичный. Современные модели погрузчиков уже на этапе проектирования рассчитываются под литиевый аккумулятор. Сама батарея и её корпус изначально являются частью силовой структуры и системы противовесов, поэтому такой способ максимально эффективен, но, к сожалению, пока применяется не всеми производителями.

Итог: утяжелители это вовсе не инженерный просчёт или избыточность. Эти элементы критически важны для безопасности и сохранения рабочих характеристик спецтехники. Они превращают современное, но лёгкое сердце погрузчика, литиевый аккумулятор, в полноценную и эффективную замену старой свинцовой батареи, обеспечивая полную совместимость с существующей конструкцией по весу и, что самое главное, делая работу на этой технике безопасной.
