Самоходные электрические штабелеры Tisel серии ES15 идеальное решение для эффективной и бесперебойной работы в складских помещениях со средней интенсивностью работы. Устойчивая и эргономичная конструкция позволяет оператору комфортно работать на складах с большими расстояниями между функциональными зонами, а также в стеллажных системах с большим количеством секций. Инновационные разработки которые применяются в штабелерах данной серии: Система TISEL DRIVE AC® – 24-х вольтная высокочастотная электрическая система управление тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. Создана на основе современных технологий AC (технология переменного тока): новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения. TISEL POWER MAST® – система, применяемая в самоходных штабелерах TISEL TECHNICS нового поколения. Модернизиро-ванные сверхпрочные двух и трех-секционные мачты с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, а так увеличенный запас грузоподъёмности на максимальной высоте. TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте; TISEL EPS (опция) – сервопривод рулевого управления – легкое и комфортное маневрирование без лишних усилий; TISEL PL (опция)- пропорциональный управление скоростью подъема/спуска вил Автоматическое отключение двигателя подъема, при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы; Автоматическое снижении скорости при подъеме вил свыше 30 см; Соответствует европейским стандартам EN1726-1 и EN1175-1

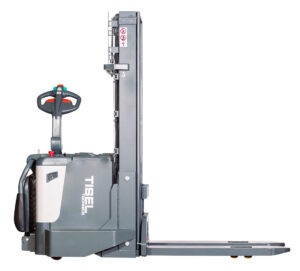

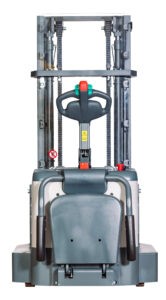

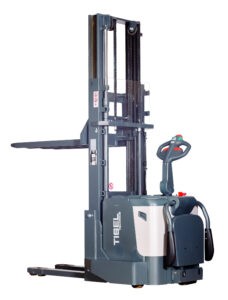

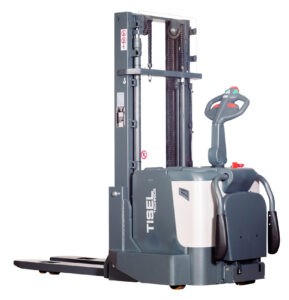

Предназначение самоходного штабелера Tisel Technics ES15 DX320 EPS
Вашему бизнесу требуется высокопроизводительное и надежное складское оборудование? Обратите внимание на штабелер Tisel Technics ES15 DX320 EPS. Он подходит для обработки грузов весом до 1500 кг с высотой подъёма вил до 3,2 м. Эргономичный, безопасный и простой в управлении штабелер станет незаменимым помощником на вашем предприятии. Благодаря компактным размерам и отличной маневренности, он легко справляется с работой даже в тесном пространстве. Антикоррозийное покрытие корпуса и мощный свинцово-кислый аккумулятор гарантируют долгий срок службы устройства и его стабильную работу при интенсивных нагрузках. Сделайте свой бизнес еще более эффективным с самоходным штабелером ES15 DX320 EPS от компании Tisel Technics! Вы можете заказать его в Москве прямо сейчас.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198 | |||||
| Характеристики | 1.1 | Производитель | TISEL TECHNICS | ||
| 1.2 | Модель | ES15 DX320 | |||
| 1.3 | Привод | Электрический | |||
| 1.4 | Управление | Ведомый оператором | |||
| 1.5 | Номинальная грузоподъемность | Q | кг | 1500 | |
| 1.6 | Центр нагрузки | c | мм | 600 | |
| 1.8 | Расстояние от оси до спинки вил | x | мм | 755 | |
| 1.9 | Колесная база | y | мм | 1519 | |
| Вес | 2.1 | Собственный вес (включая АКБ) | кг | 1095 | |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 1165/1435 | ||
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 735/360 | ||
| Колеса, шасси | 3.1 | Тип шин | PU | ||
| 3.2 | Размер передних (ведущих) шин | Ø 230х75 | |||
| 3.3 | Размер задних шин | Ø 80×70 | |||
| 3.4 | Опорные колеса | Ø 124х60 | |||
| 3.5 | Кол-во колес спереди/сзади (х = ведущие) | 1x + 2/4 | |||
| 3.6 | Колея передних колес | b10 | мм | 570 | |
| 3.7 | Колея задних колес | b11 | мм | 390 | |
| Высота подъема вил | h3+h13 | мм | 3200 | ||
| Основные размеры | 4.2 | Высота сложенной мачты (min) | h1 | мм | 2100 |
| 4.3 | Свободный ход вид | h2 | мм | 120 | |
| 4.4 | Высота подъема | h3 | мм | 3115 | |
| 4.5 | Высота выдвинутой мачты (max) | h4 | мм | 3670 | |
| 4.6 | Начальный подъем вил | h5 | мм | – | |
| 4.9 | Высота ручки управления min/max | h14 | мм | 945/1370 | |
| 4.12 | Высота опущенных вил | h13 | мм | 85 | |
| 4.19 | Общая длина | l1 | мм | 20501) | |
| 4.20 | Длина до спинки каретки вил | l2 | мм | 9001) | |
| 4.21 | Общая ширина | b1/b2 | мм | 795 | |
| 4.22 | Размеры вил | s/e/l (мм) | мм | 60/180/1150 | |
| 4.24 | Ширина каретки вил | b3 | мм | 650 | |
| 4.25 | Внешняя ширина между вил | b5 | мм | 570 | |
| 4.32 | Клиренс по центру колесной базы | m2 | мм | 25 | |
| 4.33 | Ширина рабочего прохода с поддоном 1000х1200 поперек вил | Ast | мм | 25191) | |
| 4.34 | Ширина рабочего прохода с поддоном 800х1200 вдоль вил | Ast | мм | 24661) | |
| 4.35 | Радиус разворота | Wa | мм | 16741) | |
| Рабочие характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | км/ч | 6.0/6.0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | м/с | м/с | 0.08/0.152 | |
| 5.3 | Скорость спуска вил (с грузом/ без груза) | м/с | м/с | 0.108/0.0952 | |
| 5.8 | Макс преодолеваемый уклон (с грузом/без груза) | % | % | 6/12 | |
| 5.9 | Время ускорения (с грузом/без груза) на 10 м | 7.6/6.5 | |||
| 5.10 | Рабочий тормоз | Электромагнитный | |||
| Электрооборудование | 6.1 | Мощность двигателя движения S2 60 мин | кВт | 1.3 | |
| 6.2 | Мощность двигателя подъема S3 10% | кВт | 3.0 (2.2)2 | ||
| 6.3 | Класс аккумуляторной батареи | B, 2PZS | |||
| 6.4 | Напряжение/Номинальная емкость батареи, K5 | В/Ач | 24/210 | ||
| 6.5 | Масса АКБ | кг | 200 | ||
| 6.6 | Энергопотребление, цикл VDI | кВтч/ч | 1.9 | ||
| Прочее | 8.1 | Тип управления двигателем | AC Speed Control | ||
| 8.4 | Уровень шума на уровне головы оператора EN 12053 | dB | A | 70 | |
Таблица остаточной грузоподъемности штабелера Tisel ES15 DX320 EPS
