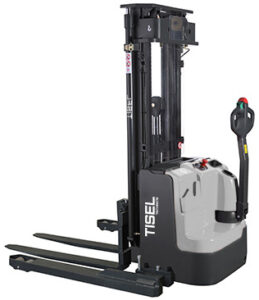

Tisel Technics ESL20SL DX290 – самоходный электроштабелер с широко опорными вилами и регулируемыми вилами по ширине, г/п 2000 кг, высота подъема мачты дуплекс 2900 мм, остаточная г/п 1750 кг. Электроштабелер без платформы для оператора, ручка управления REMA, двухсекционная мачта, пропорциональный подъем/спуск вил, контроллер ZAPI AC, AC-двигатель хода, ЖК-дисплей с индикатором уровня заряда АКБ с отображением сервисных ошибок, счетчик моточасов, свинцово-кислотная АКБ, внешнее зарядное устройство, лотки для документов, USB порт.
Функциональная ручка управления REMA: корпус ручки управления ударопрочный влагостойкий; клавиша безопасности с функцией отката и экстренной остановки; регулятор направления и скорости движения; клаксон; индикатор режимов скорости движения (RED/GREEN); клавиша движения с ограниченной скоростью «черепаший ход»; клавиши управления спуском и подъемом вил.
Активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости движения при подъеме вил свыше 30 см.
Штабелер с регулируемыми вилами произведен в соответствии со всеми действующими ЕС-стандартами функциональности и безопасности и снабжен защитными устройствами в соответствии со стандартом PrEN 1726 (колёса, рулевые и контактные точки).
Предназначение мини штабелера Tisel ESL20SL DX290
Самоходный электроштабелер Tisel ESL20SL DX290 спроектирован для эксплуатации со средней и высокой интенсивностью работы, в одну смену (8 часов в день) с максимальным временем непрерывной работы S2max– не более 60 минут, а в режиме S3 = 15% = max (1,5 минуты эксплуатации – 8,5 мин отдыха). Ограничения по интенсивности и времени работы обусловлены техническими параметрами электрических двигателей.
Условия эксплуатации штабелера эконом класса Tisel ESL20SL DX290
Штабелер с раздвижными вилами Tisel ESL20SL DX290 представляет собой напольное подъемно-транспортное средство, которое может использоваться исключительно внутри складских, торговых или производственных помещений, на плоских, ровных и устойчивых поверхностях, не испытывая столкновений с другими предметами. Наклон поверхности не должен превышать 10% крутизны. Штабелер не должен использоваться в опасных местах, где присутствуют газы, пары или пыль воспламеняющихся веществ. Эксплуатация во взрывоопасных зонах запрещена. Температура окружающей среды должна находиться в пределах от 0°C до +45°C. Уровень содержания пыли в воздухе рабочих помещений не должен превышать предельно допустимый. Рабочее освещение должно быть не менее 50Lux. При постоянной эксплуатации при температурах ниже 0°C или при значительных перепадах температуры и влажности воздуха, а также в условиях повышенной запыленности или коррозийно-агрессивных условиях, для штабелера требуется специальное оснащение и соответствующий допуск.
| Модель | ESL20SL DX290 | ||
| Основные технические характеристики | |||
| Тип привода | Электрический | ||
| Тип управления | Ведомый оператором | ||
| Грузоподъемность | Q | kg | 2000 |
| Центр нагрузки | C | mm | 600 |
| Технические характеристики | |||
| Высота подъема вил | h3+h13 | mm | 2900 |
| Ход вил | h3 | mm | 2810 |
| Свободный ход вил | h2 | mm | 120 |
| Высота мачты min | h1 | mm | 2078 |
| Высота мачты max | h4 | mm | 3500 |
| Длина вил | I | mm | 1150 |
| Размер вил | exS1 | mm | 120×40 |
| Общая длина | L | mm | 2135 |
| Длина базы до спинки вил | L2 | mm | 985 |
| Общая ширина | B | mm | 820/(1220-1520) |
| Ширина загружаемой части | B5 | mm | 255-730 |
| Высота опущенных вил | h13 | mm | 50 |
| Высота ручки управления min/max | h14 | mm | 850/1385 |
| Клиренс при опущенных вилах | m2 | mm | 33 |
| Радиус поворота | Wa | mm | 1790 |
| Рабочий коридор (1000×1200) поперчено | AST | mm | 2674 |
| Рабочий коридор (800×1200) продольно | AST | mm | 2652 |
| Рабочие характеристики | |||
| Скорость движения с грузом/без | km/h | 5.4/6.0 | |
| Скорость подъема вил с грузом/без | mm/s | 130/200 | |
| Скорость спуска вил с грузом/без | mm/s | 200/140 | |
| Макс. преодолеваемый уклон | % | 6/10 | |
| Вес | |||
| Вес штабелера с АКБ | kg | 1700** | |
| Нагрузка на ось, с грузом перед/зад | kg | 1100/2600** | |
| Нагрузка на ось, без груза перед/зад | kg | 1010/690** | |
| Шасси и ходовая часть | |||
| Количество колес (x-ведущее) | Nr | 1х-1/4 | |
| Тип колес* Ведущие/Ролики | |||
| Размер колес | Ведущее | mm | 230×75 |
| Опорные | mm | 150×54 | |
| Ролики | mm | 85×75 | |
| Ширина колеи, перед | b10 | mm | 522 |
| Ширина колеи, задняя | b11 | mm | 1095-1395 |
| Колесная база | Y | mm | 1490 |
| Тормоза | |||
| Электрооборудование | |||
| Двигатель движения s2 60min | kW | 01.июл | |
| Двигатель подъема | kW | 03.фев | |
| Аккумуляторная батарея** | type | 3PZS (Traction) | |
| Вольтаж и емкость | V/Ah | 24/350 | |
| Вес АКБ | kg | 288 | |
| Размер АКБ | mm | 624 x 284 x 627 | |
| Зарядное устройство | V/A | int. 220/50 | |
| Энергопотребление в соответствии с VDI | 1,79 | ||
| Тип управления двигателем | |||
| Уровень шума | dB(A) | 69 |
Остаточная грузоподъемность самоходного штабелера Tisel ESL20SL DX290
