Самоходные электроштабелеры Tisel Technics ESL12B / ESL12N
Самоходные электроштабелеры Tisel Technics ESL12B / ESL12N
Грузоподъемность (кг):
1200
Высота подъема (мм):
1600-3600
Длина вил (мм):
1150
Смотреть все характеристики
Распечатать КП
Лизинг
Характеристики
Описание
Технические характеристики Самоходные электроштабелеры Tisel Technics ESL12B / ESL12N
Грузоподъемность (кг)
1200
Высота подъема (мм)
1600-3600
Длина вил (мм)
1150

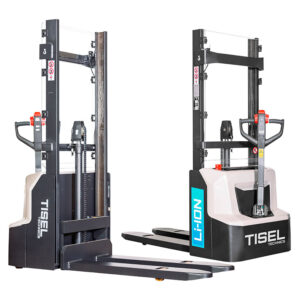

Бюджетные поводковые электрические штабелеры г/п 1200 кг, мачты от 1600 до 3600 мм: Tisel ESL12B – с AGM батареей, электронная система авторизации доступа PINID – ПИН-панель для ввода ПИН-кода; Tisel ESL12N – с Li-Ion аккумулятором. Управление основными функциями: движение, торможение, подъем и спуск вил в едином блоке управления с удобным расположением функциональных клавиш.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198 | ||||||
| Характеристики | 1.1 | Производитель | TISEL TECHNICS | TISEL TECHNICS | ||
| 1.2 | Модель | ESL12B | ESL12N Li-Ion | |||
| 1.3 | Привод | Электрический | Электрический | |||
| 1.4 | Управление | Ведомый оператором | Ведомый оператором | |||
| 1.5 | Номинальная грузоподъемность | Q | кг | 1200 | 1200 | |
| 1.6 | Центр нагрузки | c | мм | 600 | 600 | |
| 1.8 | Расстояние от оси до спинки вил | x | мм | 760 | 760 | |
| 1.9 | Колесная база | y | мм | 1147 | 1147 | |
| Вес | 2.1 | Собственный вес (включая АКБ) | кг | 620 | 585 | |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 580/1240 | 560/1225 | ||
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 450/170 | 440/145 | ||
| Колеса, шасси | 3.1 | Тип шин | Полиуретан (PU) | Полиуретан (PU) | ||
| 3.2 | Размер передних (ведущих) шин | Ø 210х70 | Ø 210х70 | |||
| 3.3 | Размер задних шин | Ø 84х93 | Ø 84х93 | |||
| 3.4 | Опорные колеса | Ø 100х50 | Ø 100х50 | |||
| 3.5 | Кол-во колес спереди/сзади (х = ведущие) | 1x + 1/2 | 1x + 1/2 | |||
| 3.6 | Колея передних колес | b10 | мм | 550 | 550 | |
| 3.7 | Колея задних колес | b11 | мм | 400 | 400 | |
| Основные размеры | 4.2 | Высота сложенной мачты (min) | h1 | мм | см. таблицу мачт | см. таблицу мачт |
| 4.3 | Свободный ход вид | h2 | мм | см. таблицу мачт | см. таблицу мачт | |
| 4.4 | Высота подъема | h3 | мм | см. таблицу мачт | см. таблицу мачт | |
| 4.5 | Высота выдвинутой мачты (max) | h4 | мм | см. таблицу мачт | см. таблицу мачт | |
| 4.9 | Высота ручки управления min/max | h14 | мм | 710/1150 | 710/1150 | |
| 4.12 | Высота опущенных вил | h13 | мм | 86 | 86 | |
| 4.19 | Общая длина | l1 | мм | 1710 | 1710 | |
| 4.20 | Длина до спинки каретки вил | l2 | мм | 560 | 560 | |
| 4.21 | Общая ширина | b1/b2 | мм | 800 | 800 | |
| 4.22 | Размеры вил | s/e/l (мм) | мм | 60/180/1150 | 60/180/1150 | |
| 4.25 | Внешняя ширина между вил | b5 | мм | 570 | 570 | |
| 4.32 | Клиренс по центру колесной базы | m2 | мм | 26 | 26 | |
| 4.33 | Ширина рабочего прохода с поддоном 1000х1200 поперек вил | Ast | мм | 2197 | 2197 | |
| 4.34 | Ширина рабочего прохода с поддоном 800х1200 вдоль вил | Ast | мм | 2145 | 2145 | |
| 4.35 | Радиус разворота | Wa | мм | 1350 | 1350 | |
| Рабочие характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | км/ч | 4.5/4.7 | 4.5/4.7 |
| 5.2 | Скорость подъема (с грузом/ без груза) | м/с | м/с | 0.12/0.19 | 0.12/0.19 | |
| 5.3 | Скорость спуска вил (с грузом/ без груза) | м/с | м/с | 0.13/0.11 | 0.13/0.11 | |
| 5.8 | Макс преодолеваемый уклон (с грузом/без груза) | % | % | 5/10 | 5/10 | |
| 5.9 | Время ускорения (с грузом/без груза) на 10 м | 7.6/6.5 | 7.6/6.5 | |||
| 5.10 | Рабочий тормоз | Электромагнитный | Электромагнитный | |||
| Электрооборудование | 6.1 | Мощность двигателя движения S2 60 мин | кВт | 0.65 | 0.65 | |
| 6.2 | Мощность двигателя подъема S3 10% | кВт | 2.2 | 2.2 | ||
| 6.3 | Класс аккумуляторной батареи | no | no | |||
| 6.4 | Напряжение/Номинальная емкость батареи, K5 | В/Ач | AGM 2×12/851 | 24/60 Li-Ion (LiFePO) | ||
| 6.5 | Масса АКБ | кг | 2×272 | 19 | ||
| 6.6 | Энергопотребление, цикл VDI | кВтч/ч | 0.8 | 0.8 | ||
| Прочее | 8.1 | Тип управления двигателем | DC Speed Control | DC Speed Control | ||
| 8.4 | Уровень шума на уровне головы оператора EN 12053 | dB | A | 70 | 70 | |
Таблица мачт и остаточной грузоподъемности электроштабелеров Tisel ESL12B и Tisel ESL12N
| ТИП МАЧТЫ | Обозначение | Высота при сложенной мачте | Свободный ход вил | Высота подъема h3 (мм) |
Высота при выдвинутой мачте | Высота подъема вил | Остаточная грузоподъемность, c=600мм, | ||
| h1 (мм) | h2 (мм) | h3 (мм) | h4 (мм) | h3 + h13(мм) | Qt (кг) | ||||
| Односекционная | SX | 1930 | 1514 | 1514 | 1930 | 1600 | 1200 | ||
| 2330 | 1914 | 1914 | 2330 | 2000 | 1200 | ||||
| Двухсекционная | DX | 1780 | — | 2514 | 3037 | 2600 | 1100 | ||
| 1930 | — | 2814 | 3337 | 2900 | 1000 | ||||
| 2080 | — | 3114 | 3637 | 3200 | 800 | ||||
| 2280 | — | 3514 | 4037 | 3600 | 700 |
