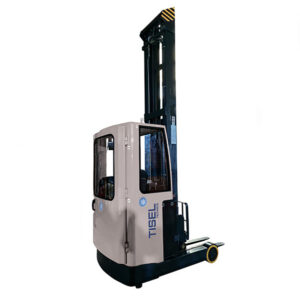

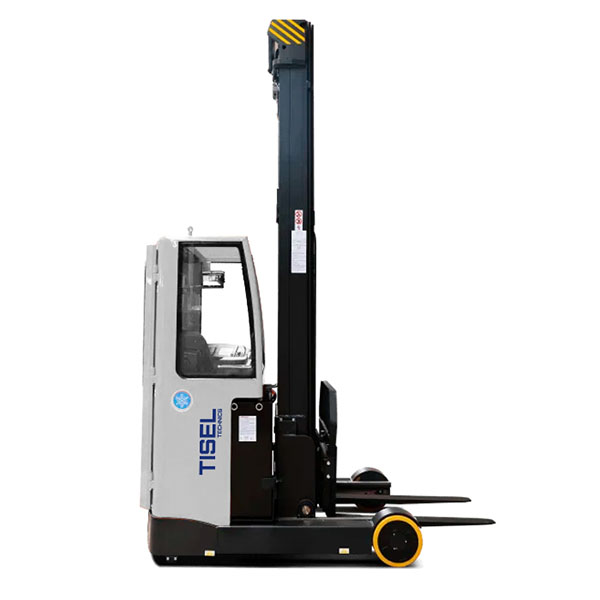

Ричтрак для морозильника Tisel Technics RTX20 PLUS (CS) Li-Ion
Технические характеристики Ричтрак для морозильника Tisel Technics RTX20 PLUS (CS) Li-Ion
Tisel Technics RTX20 PLUS (CS) Li-ion – серия современных ричтраков европейского качества грузоподъемностью 2 тонны. Теплый ричтрак с обогреваемой кабиной для холодного склада и работы в холодильнике (при температуре до -18°C) и для морозильных складов (до -28°C), литиевая АКБ 48V/400Ah, мачты на выбор по типу и высоте подъема (4500 – 13500 мм). Электрические двигатели Schambuller, редуктор ZF GK25, рулевое управление 180°/360°, CURTIS LCD MFI DISPLAY, зеркала заднего обзора, LED фонари, проблесковый маячок; на передних колесах гидравлическая тормозная система, наклон каретки вил, система управления основными функциями FINGERTIP с пропорциональным управлением гидравлическими магистралями. SideShift, видео камера и LED монитор. Автоматическое снижение скорости при поворотах. Зарядное устройство 48В/200Ачас.
В ричтраке реализована опция CS, включающая в себя особый комплекс мероприятий по защите от влаги и холода всех узлов и их составляющих компонентов.
Предназначение ричтрака для морозильника Tisel RTX20 PLUS (CS) Li-Ion
Tisel Technics RTX20 PLUS (CS) Li-Ion – это специальный ричтрак с обогреваемой кабиной, подготовленный к работе в особо холодных условиях, для отрицательных температур, для погрузочно-разгрузочных работ для холодных цехов без отопления, для хладокомбинатов, для работы в морозильнике, пищевых производств, имеющих холодильные камеры и морозильники. Оптимальная грузоподъемность 2 тонны и высота подъема вил до 13,5 метров позволяют ричтраку справляться со многими задачами внутри морозильных складов.
Теплый ричтрак для работы в холодильнике Tisel RTX20 PLUS Li-Ion CS дает возможность его использовать на любых по типу складах, его покупка гарантированно повысит результативность работ склада и улучшит условия труда для персонала.
Технические характеристики ричтрака для морозильника Tisel Technics RTX20 PLUS (CS) Li-Ion
| Основные параметры | 1.2 | Модель | Tisel Technics RTX20 PLUS (CS) Li-Ion, мачты с подъемом на 4500-9500 мм | Tisel Technics RTX20 PLUS (CS) Li-Ion, мачты с подъемом на 10000-13500 мм | |
| 1.3 | Привод: | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Сидя | Сидя | ||
| 1.5 | Грузоподъемность | Q (кг) | 2000 | 2000 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 395/200 | 405/234 | |
| 1.9 | Колесная база | y (мм) | 1500 | 1590 | |
| Массы | 2.1 | Масса | кг | 4220 | 5200 |
| 2.3 | Нагрузка на переднюю / заднюю ось без груза | кг | 2560/1660 | / | |
| 2.4 | Нагрузка на переднюю / заднюю ось с грузом, мачта выдвинута | кг | 746/5474 | / | |
| 2.5 | Нагрузка на переднюю / заднюю ось с грузом, мачта втянута | кг | 2270/3950 | / | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø343×140 | Ø406×152 | ||
| 3.3 | Размер задних колес | Ø330×110 | Ø330×140 | ||
| 3.5 | Количество колес спереди / сзади (х-ведущие) | 1x/2 | 1x/2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 1160 | 1290 | |
| 3.7 | Колея задних колес | b11 (мм) | 1160 | 1290 | |
| Размеры | 4.1 | Наклон мачты / каретки вил вперед / назад | α/β (º) | 4/-2 | 4/-2 |
| 4.2 | Габаритная высота (min) | h1 (мм) | см. таблицу мачт | см. таблицу мачт | |
| 4.3 | Свободный подъем | h2 (мм) | см. таблицу мачт | см. таблицу мачт | |
| 4.4 | Высота подъема | h3 (мм) | см. таблицу мачт | см. таблицу мачт | |
| 4.5 | Габаритная высота (max) | h4 (мм) | см. таблицу мачт | см. таблицу мачт | |
| 4.7 | Высота по защитному ограждению (кабине) | h6 (мм) | 2200 | 2200 | |
| 4.8 | Высота сиденья | h7 (мм) | 960 | 1100 | |
| 4.10 | Высота опорных консолей | h8 (мм) | 270 | 270 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 40 | 40 | |
| 4.19 | Общая длина | l1 (мм) | 2538 | 2580 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 1388 | 1430 | |
| 4.21 | Общая ширина | b1 (мм) | 1270 | 1430/1270 | |
| 4.22 | Размеры вил | s/e/l (мм) | 40/120/1150 | 40/120/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 240/740 | 240-740 | |
| 4.26 | Расстояние между опорными консолями | b4 (мм) | 900 | 1000 | |
| 4.28 | Ход мачты (выдвижение) | l4 (мм) | 595 | 640 | |
| 4.31 | Дорожный просвет под мачтой | m1 (мм) | 90 | 90 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 75 | 75 | |
| 4.33 | Ширина прохода с паллетой 1000×1200 | Ast (мм) | 2890 | 2880 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2950 | 2975 | |
| 4.35 | Радиус разворота | Wa (мм) | 1800 | 1840 | |
| 4.37 | Длина по опорным консолям | l7 (мм) | 1950 | 2000 | |
| Характеристики | 5.1 | Скорость движения (с грузом / без груза) | км/ч | 10,5/10,5 | 10,5/ 10,5 |
| 5.2 | Скорость подъема (с грузом / без груза) | мм/с | 350/ 500 | 350/ 500 | |
| 5.3 | Скорость движения вил вниз (с грузом / без груза) | мм/с | 450/ 450 | 450/ 450 | |
| 5.4 | Скорость выдвижения мачты (с грузом / без груза) | м/с | 0,1/0,1 | 0,1/ 0,1 | |
| 5.8 | Преодолимый уклон max (с грузом / без груза) | % | 10/15 | 10/ 10 | |
| 5.10 | Тормозная система | Электромагнитный тормоз на ведущем колесе, гидравлические тормоза у опорных колес | Электромагнитный тормоз на ведущем колесе, гидравлические тормоза у опорных колес | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 6,4/7,0 | 7 |
| 6.2 | Мощность двигателя подъема | кВт | 12,5 | 12,5 | |
| 6.3 | Стандарт АКБ | A, 3PzS | |||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 48/ 560 | 48/ 700 (750, 945, 980) | |
| 6.5 | Масса АКБ | кг | 950 | 1145 (1550) | |
| Другое | 8.1 | Тип управления ходом | AC | AC | |
| 8.2 | Рабочее давление гидросистемы для навесного оборудования | МПа | 150 | ||
| 8.3 | Расход гидравлического масла навесным оборудованием | л/мин | 40 | ||
| 8.4 | Уровень шума | дБ(А) | 68 | 68 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Таблица мачт ричтрака Tisel RTX20 PLUS (CS) Li-Ion:
| Тип мачты | Обозначение | Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота при выдвинутой мачте h4 (мм) | Остаточная грузоподъемность (кг) |
| Широкообзорная трехступенчатая мачта со свободным ходом вил | FTX450 | 4500 | 1563 | 2235 | 5410 | 2000 |
| FTX500 | 5000 | 1730 | 2400 | 5910 | 2000 | |
| FTX550 | 5500 | 1897 | 2568 | 6410 | 2000 | |
| FTX600 | 6000 | 2063 | 2735 | 6910 | 2000 | |
| FTX650 | 6500 | 2230 | 2900 | 7410 | 1900 | |
| FTX700 | 7000 | 2397 | 3068 | 7910 | 1800 | |
| FTX750 | 7500 | 2563 | 3234 | 8410 | 1600 | |
| FTX800 | 8000 | 2730 | 3400 | 8910 | 1400 | |
| FTX850 | 8500 | 2897 | 3567 | 9410 | 1200 | |
| FTX900 | 9000 | 3063 | 3734 | 9910 | 1000 | |
| FTX950 | 9500 | 3230 | 3900 | 10410 | 800 | |
| FTX1000 | 10000 | 3397 | 4067 | 1300 | ||
| FTX1050 | 10500 | 3563 | 4234 | 1200 | ||
| FTX1100 | 11000 | 3730 | 4400 | 1100 | ||
| FTX1150 | 11500 | 3897 | 4567 | 1000 | ||
| FTX1200 | 12000 | 4063 | 4733 | 900 | ||
| FTX1250 | 12500 | 4230 | 4900 | 800 | ||
| FTX1350 | 13500 | 4563 | 5233 | 500 |
