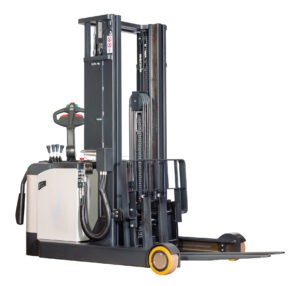

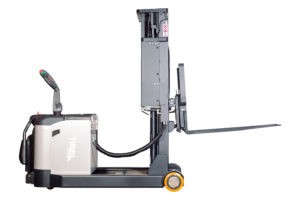

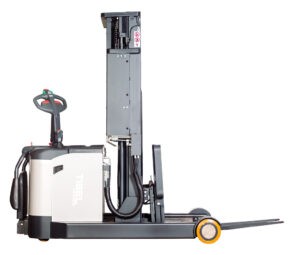

Самоходный высотный электрический штабелер ричтрак Tisel Technics PRS13 FTX480 EPS-PL: мачта из 3-х секций, свободный ход, подъем на 4.8 м, г/п 1.3 т, платформа оператора, наклон каретки вил, раздвижные вилы с плавным ходом, электроусилитель рулевого управления. Контроллер CURTIS AC, AC-двигатель хода, ручка REMA, ЖК-дисплей с индикатором уровня заряда АКБ, с возможностью отображать сервисные ошибки и счетчиком моточасов, свинцово-кислотная АКБ, внешнее зарядное устройство. Штабелер ричтрак ориентирован на складские работы с высокой интенсивностью. Устойчивая и эргономичная конструкция позволяет оператору комфортно перемещаться на складах с большими расстояниями. Для обеспечения устойчивости и сцепления с напольным покрытием, электрические штабелеры серии PRS13 имеют пятиточечную систему стабилизации.
Инновационные разработки, использованные в штабелере ричтраке
Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электрическая система управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема груза, высокую надежность и низкое энергопотребление. Созданные на основе современных технологий AC (технология переменного тока) современные асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, примененная в самоходных штабелерах-ричтраках TISEL TECHNICS нового поколения. Модернизированная сверхпрочная трехсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, а также увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
Автоматическое отключение двигателя подъема ричтрака при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Side-shift (опция) – боковое смещение каретки вил.
Опция: низкотемпературная подготовка (до -18°С).
Автоматическое снижении скорости движения штабелера-ричтрака при подъеме вил свыше 30 см.
Соответствует европейским стандартам EN1726-1 и EN1175-1.
Предназначение самоходного штабелера-ричтрака Tisel Technics PRS13 FTX480 EPS-PL
Предлагаем приобрести мощный и надежный высотный штабелер-ричтрак Tisel Technics PRS13 FTX480 EPS-PL с грузоподъемностью до 1300 кг и высотой подъёма до 4800 мм. Оборудование доступно для приобретения в Москве, обеспечиваем доступ к профессиональному обслуживанию в случае необходимости. Ускорьте и упростите рабочий процесс с надёжным штабелером от Tisel Technics!
| Модель | PRS13 FTX480 | |||
| Основные характеристики | ||||
| Тип привода | Электрический | |||
| Тип управления | Ведомый оператором | |||
| Грузоподъемность | Q | kg | 1300 | |
| Центр нагрузки | C | mm | 600 | |
| Технические характеристики | ||||
| Угол наклона каретки вил вперед/назад | α/β | ° | 2/4 | |
| Высота подъема вил | h3+h13 | mm | 4800 | |
| Ход вил | h3 | mm | 4800 | |
| Свободный ход вил | h2 | mm | 1600 | |
| Высота мачты min | h1 | mm | 2196 | |
| Высота мачты max | h4 | mm | 5685 | |
| Горизонтальное выдвижение вил | L5 | mm | 540 | |
| Длина вил | I | mm | 1150 | |
| Размер вил | s/e/l (мм) | mm | 35/100/920(1070) | |
| Общая длина | L | mm | 2080 | |
| Длина базы до спинки вил | L2 | mm | 1160 | |
| Общая ширина | b1 | mm | 1180 | |
| Ширина загружаемой части | B5 | mm | 220-760* | |
| Высота опущенных вил | h13 | mm | 50 | |
| Высота ручки управления min/max | h14 | mm | 1030/1415 | |
| Клиренс при опущенных вилах | m2 | mm | 40 | |
| Радиус поворота | Wa | mm | 1570 | |
| Рабочий коридор (1000×1200) поперечно | AST | mm | 2640 | |
| Рабочий коридор (800×1200) продольно | AST | mm | 2650 | |
| Рабочие характеристики | ||||
| Скорость движения с грузом/без | km/h | 5.0/5.5 | ||
| Скорость подъема вил с грузом/без | mm/s | 110/165 | ||
| Скорость спуска вил с грузом/без | mm/s | 110/100 | ||
| Макс. преодолеваемый уклон | % | 5/8 | ||
| Вес | ||||
| Вес штабелера с АКБ | kg | 1850 | ||
| Нагрузка на ось, с грузом перед/зад | kg | 1500/1650 | ||
| Нагрузка на ось, без груза перед/зад | kg | 1370/480 | ||
| Шасси и ходовая часть | ||||
| Количество колес (x-ведущее) | Nr | 1х-2/2 | ||
| Тип колес* Ведущие/Ролики | PU/PU Polyuretane | |||
| Размер колес | Ведущее | mm | 250х82 | |
| Опорные | mm | 150×54 | ||
| Ролики | mm | 210х85 | ||
| Ширина колеи, перед | b10 | mm | 680 | |
| Ширина колеи, задняя | b11 | mm | 993 | |
| Колесная база | Y | mm | 1368 | |
| Тормоза | Электромагнитные | |||
| Электрооборудование | ||||
| Двигатель движения s2 60min | kW | 2.6 | ||
| Двигатель подъема | kW | 3.0 | ||
| Аккумуляторная батарея** | type | 4PzS (Traction) | ||
| Вольтаж и емкость | V/Ah | 24/400 | ||
| Вес АКБ | kg | |||
| Размер АКБ | mm | |||
| Зарядное устройство | V/A | ext 220/35 | ||
| Тип управления двигателем | AC Speed Controller | |||
| Уровень шума | dB(A) | 67 | ||
Таблица остаточной грузоподъемности штабелера ричтрака Tisel PRS13 FTX480 EPS-PL
Остаточная грузоподъемность (c=600мм) Qt 600 кг.
