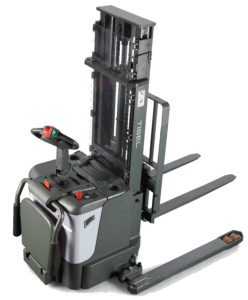

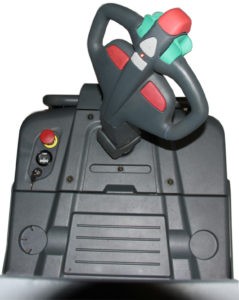

Tisel Technics ES15 Li-Ion FTX600 EPS-PL 680×1150 – самоходный электроштабелер для высотного складирования паллет весом 1.5 т, а на высоте 6 метров – весом 450 кг, для нестандартных грузов, мачта FFL. Комплектация: регулируемые опорные вилы, дополнительные опоры винтовые регулируемые, контроллер CURTIS AC, AC-двигатель хода, электроусилитель рулевого управления, плавный пропорциональный подъем и спуск вил, функциональная ударопрочная ручка управления REMA, откидная платформа для оператора с системой боковой поддержки, 2 USB порта, подстаканники, место для бумаг, ЖК-дисплей с индикаторами уровня заряда АКБ и сервисных ошибок, счетчик моточасов, Li-ion аккумуляторная батарея 24V/200Ah, внешнее зарядное устройство 24V/80A.
Уникальное решение для выполнения сложных высотных работ, для эффективной и бесперебойной работы в складских помещениях со средней интенсивностью работы. Устойчивая и эргономичная конструкция позволяет оператору комфортно работать на складах с большими расстояниями между функциональными зонами, а также в стеллажных системах с большим количеством секций.
Новаторские решения, включенные в самодвижущийся электроштабелер г/п 1500 кг, 5500 мм:
Система TISEL DRIVE AC® – 24-х вольтная высокочастотная электрическая система управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. Созданы на основе современных технологий AC (технология переменного тока) новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, применяемая в складском электроштабелере Tisel ES15 Li-Ion FTX430 EPS-PL: модернизированная сверхпрочная трехсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, а также увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
Опция SL – раздвижные вилы, регулируемые консоли.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости при подъеме вил свыше 30 см.
Соответствует европейским стандартам EN1726-1 и EN1175-1.
Предназначение штабелера для высотных работ на 6 м Tisel ES15 Li-Ion FTX600 EPS-PL 680×1150
Tisel Technics ES15 Li-Ion FTX600 EPS-PL это мощный электроштабелер грузоподъёмностью 1.5 тонны и высотой подъёма вил 6 метров. Работает на литий-ионном аккумуляторе с долгим временем работы и высокой мощностью. Штабелер для высотного складирования имеет раздвижные опорные вилы в диапазоне 570-720 мм и две опоры винтовые; это позволяет безопасно работать на высоте с широкими, неустойчивыми и нестандартными грузами.
Прекрасно подходит для оптимизации рабочих процессов на больших складах, производственных предприятиях и логистических комплексах. Компактный размер и высокая маневренность делают его идеальным для работы в ограниченных пространствах и узких проходах между стеллажами.
Среди основных преимуществ штабелера можно отметить высокую мощность, компактность, удобное управление, соответствие экологическим нормам и безопасность работы. Устройство оснащено системами автоторможения, аварийного отключения и другими функциями для повышения безопасности использования. В Москве вы можете приобрести данную модель у официальных дилеров техники Tisel Technics. Применение такого штабелера позволит ускорить высотные работы на предприятии, снизить нагрузку на персонал и повысить уровень безопасности на рабочих местах.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198 | |||||
| Характеристики | 1.1 | Производитель | TISEL TECHNICS | ||
| 1.2 | Модель | ES15 Li-Ion FTX600 EPS-PL | |||
| 1.3 | Привод | Электрический | |||
| 1.4 | Управление | Ведомый оператором | |||
| 1.5 | Номинальная грузоподъемность | Q | кг | 1500 | |
| 1.6 | Центр нагрузки | c | мм | 600 | |
| 1.8 | Расстояние от оси до спинки вил | x | мм | 751 | |
| 1.9 | Колесная база | y | мм | 1519 | |
| Вес | 2.1 | Собственный вес (включая АКБ) | кг | 1596 | |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 1345/1663 | ||
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 955/553 | ||
| Колеса, шасси | 3.1 | Тип шин | PU | ||
| 3.2 | Размер передних (ведущих) шин | Ø 230х75 | |||
| 3.3 | Размер задних шин | Ø 80×70 | |||
| 3.4 | Опорные колеса | Ø 124х60 | |||
| 3.5 | Кол-во колес спереди/сзади (х = ведущие) | 1x + 2/4 | |||
| 3.6 | Колея передних колес | b10 | мм | 750 | |
| 3.7 | Колея задних колес | b11 | мм | 390 | |
| Основные размеры | 4.2 | Высота сложенной мачты (min) | h1 | мм | 2740 |
| 4.3 | Свободный ход вид | h2 | мм | 2156 | |
| 4.4 | Высота подъема | h3 | мм | 5915 | |
| 4.5 | Высота выдвинутой мачты (max) | h4 | мм | 6600 | |
| 4.6 | Начальный подъем вил | h5 | мм | – | |
| 4.9 | Высота ручки управления min/max | h14 | мм | 945/1370 | |
| 4.12 | Высота опущенных вил | h13 | мм | 85 | |
| 4.19 | Общая длина | l1 | мм | 21801) | |
| 4.20 | Длина до спинки каретки вил | l2 | мм | 10301) | |
| 4.21 | Общая ширина | b1/b2 | мм | 1000 | |
| 4.22 | Размеры вил | s/e/l (мм) | мм | 60/180/1150 | |
| 4.24 | Ширина каретки вил | b3 | мм | 650 | |
| 4.25 | Внешняя ширина между вил | b5 | мм | 570/680 | |
| 4.32 | Клиренс по центру колесной базы | m2 | мм | 25 | |
| 4.33 | Ширина рабочего прохода с поддоном 1000х1200 поперек вил | Ast | мм | 26451) | |
| 4.34 | Ширина рабочего прохода с поддоном 800х1200 вдоль вил | Ast | мм | 25921) | |
| 4.35 | Радиус разворота | Wa | мм | 18061) | |
| Рабочие характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | км/ч | 6.0/6.0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | м/с | м/с | 0.14/0.21 | |
| 5.3 | Скорость спуска вил (с грузом/ без груза) | м/с | м/с | 0.196/0.178 | |
| 5.8 | Макс преодолеваемый уклон (с грузом/без груза) | % | % | 6/12 | |
| 5.9 | Время ускорения (с грузом/без груза) на 10 м | 7.6/6.5 | |||
| 5.10 | Рабочий тормоз | Электромагнитный | |||
| Электрооборудование | 6.1 | Мощность двигателя движения S2 60 мин | кВт | 1.3 | |
| 6.2 | Мощность двигателя подъема S3 10% | кВт | 3.0 | ||
| 6.3 | Класс аккумуляторной батареи | B, 3PZS | |||
| 6.4 | Напряжение/Номинальная емкость батареи, K5 | В/Ач | 24/350 | ||
| 6.5 | Масса АКБ | кг | 288 | ||
| 6.6 | Энергопотребление, цикл VDI | кВтч/ч | 2.2 | ||
| Прочее | 8.1 | Тип управления двигателем | AC Speed Control | ||
| 8.4 | Уровень шума на уровне головы оператора EN 12053 | dB | A | 70 | |
1) ES15 c платформой: L1,L2 + 83 mm;
ES15 c платформой: Wa/AST + 93 mm;
ES15 с разложенной платформой L1+83+465 mm.
Остаточная грузоподъемность штабелера для высотных работ 6 м Tisel ES15 Li-Ion FTX600 EPS-PL:
